Общее описание

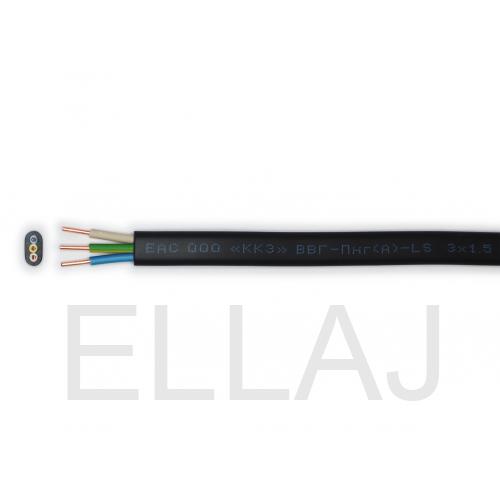

Расшифровка ВВГ-Пнг(A)-LS 3х1,5-0,66

В - Изоляция жил из поливинилхлоридного пластиката

В - Оболочка из поливинилхлоридного пластиката

Г - Отсутствие защитных покровов

П - Плоский

нг - Оболочка из поливинилхлоридного пластиката пониженной горючести

(А) - Не распространяет горение при групповой прокладке по категории А

LS - C пониженным газо- дымовыделением

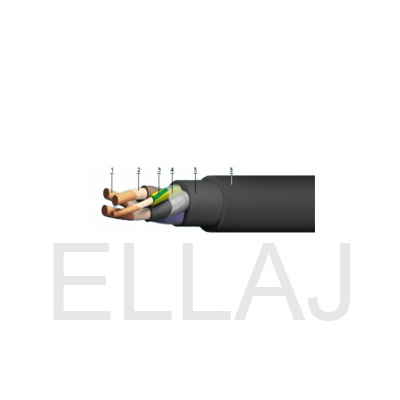

Элементы конструкции ВВГ-Пнг(A)-LS 3х1,5-0,66

1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):

• однопроволочная (класс 1) сечением 1,5–50 мм² – «ож»,
• многопроволочная (класс 2) сечением 50–240 мм²;

2. Изоляция из ПВХ пластиката, маркировка жил:

• цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
• цифровая для кабелей сечением 70 мм² и выше: 0, 1, 2, 3, 4;

3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм² и выше (допускается изготовление кабелей без обмотки);

4. Оболочка из ПВХ пластиката пониженной горючести c пониженным газо- дымовыделением.

Область применения  ВВГ-Пнг(A)-LS 3х1,5-0,66

Силовые кабели ВВГ-Пнг(A)-LS 3х1,5-0,66 предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели ВВГ-Пнг(A)-LS 3х1,5-0,66 изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом.

Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели ВВГ-Пнг(A)-LS 3х1,5-0,66 применяются для прокладки

• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В- Iа.

Кабели ВВГ-Пнг(A)-LS 3х1,5-0,66 предназначены для вертикальных, наклонных и горизонтальных трасс.

Небронированные кабели могут использоваться в местах подверженных вибрации.

Кабели не распространяют горение при одиночной прокладке.

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
