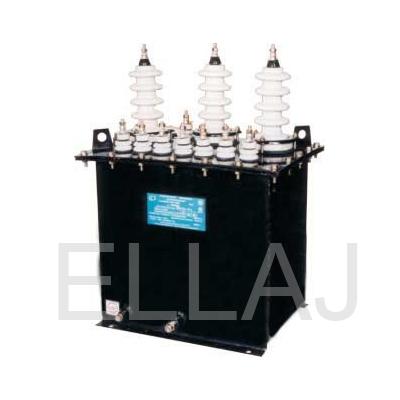

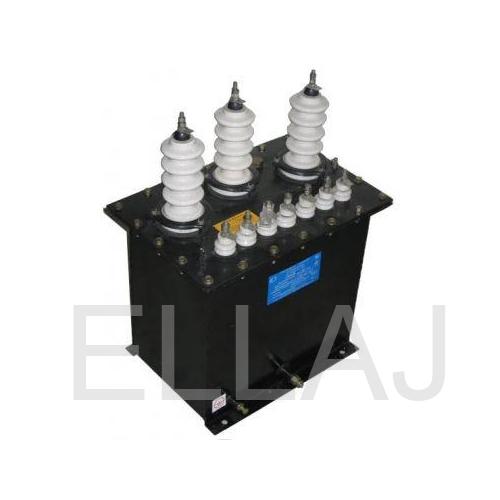

Измерительный трансформатор напряжения с защитной крышкой НАМИТ-10-2
Общее описание
Трансформатор НАМИТ устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.
Трансформатор напряжения НАМИТ, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150-69.
Трансформатор НАМИТ-10-2 представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
1. ТНКИ — трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
2. ТНП — трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута. Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях.
НАМИТ имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.
Дополнительная информация
|
Характеристики |
Значения |
|
|
Номинальное напряжение обмоток, кВ: |
||
|
- первичной (U1ном) |
6 |
10 |
|
- основной вторичной |
0,1 |
|
|
- дополнительной вторичной |
0,1/3 |
|
|
Номинальная мощность обмоток, В·А: |
||
|
- основной вторичной (Sном) при симметричной нагрузке в классе точности: |
||
|
- 0,2 |
75 |
- |
|
- 0,5 |
150 |
200 |
|
- 1,0 |
300 |
|
|
- 3,0 |
600 |
|
|
- дополнительной вторичной |
30 |
|
|
Предельная мощность вне класса точности, ВА: |
||
|
- трансформатора |
1000 |
|
|
- основной вторичной обмотки |
900 |
|
|
- дополнительной вторичной обмотки |
100 |
|
|
Коэффициент мощности нагрузки cosφ2 |
0,8 |
|
|
Условия применения трансформатора: |
||
|
- величина питающего напряжения |
80÷120% U1ном |
|
|
- частота переменного тока, Гц |
50 ± 0,5 |
|
|
- мощность нагрузки при cosφ2 = 0,8 |
от 0,25 Sном до Sном |
|
|
- температура окружающей среды |
от -60°С до +55°С |
|
|
- высота над уровнем моря |
до1000 м |
|
