Общее описание

• Назначение РИ-10М1 "СТРИЖ"

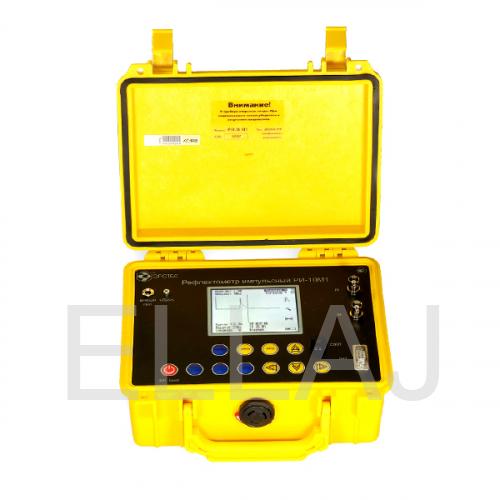

  РИ-10М1 "СТРИЖ" предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

  Первичная поверка рефлектометра включена в стоимость прибора.

  Особенности РИ-10М1 "СТРИЖ"

  • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
  • Измерение в реальном масштабе времени.
  • Максимальная дальность - до 50 км.
  • Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
  • Возможность детального рассмотрения любого участка рефлектограммы.
  • Подавление асинхронных помех.
  • Режим регистрации разбитости пар.
  • Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
  • Сравнение с рефлектограммой из памяти прибора.
  • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
  • Возможность обмена данными с ПК.
  • Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

  Область применения РИ-10М1 "СТРИЖ"

  Импульсный рефлектометр РИ-10М1 "СТРИЖ" применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.),
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.),
  • силовые кабели (АСБ, ВВГ, СИП и т.п.),
  • воздушные кабельные линии,
  • компьютерные сети (СКС и т.п.),
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.),
  • для определения длины кабеля при его производстве, складировании и торговле.
