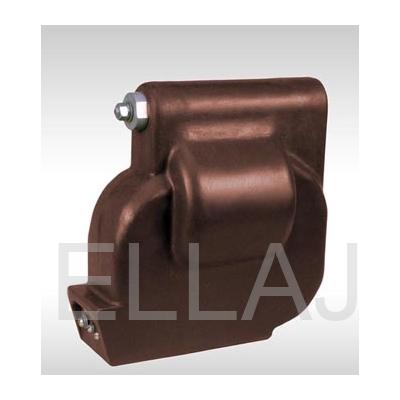

Трансформатор напряжения 3хЗНТОЛП-НТЗ-10-6000 100 100-0.5/3-150/400
Трансформатор напряжения 3хЗНТОЛП-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Наличие:
Уточнить у менеджера
24 560,00 руб.
Общее описание
Трехфазная группа комбинированных трансформаторов внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначена для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Характеристики
Общие характеристики |
|
| Марка | 3хЗНТОЛП |
| Класс напряжения | 10 кВ |
| Наибольшее рабочее напряжение | 12 кВ |
| Номинальное напряжение первичной обмотки | 10 10,5 111) кВ |
| Номинальное линейное напряжение на выводах основной вторичной обмотки | 100; 110; 120; 127; 200; 220; 2301) В |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5 | 90, 150, 225 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0 | 150, 225, 300, 450, 600 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0 | 450, 600 |
| Номинальная частота | 50 Гц |
| Группа соединения обмоток | УHR/УH/п – 0 |
| Тип резисторов R1, R2, R3 | HSC100 Tyco Electronics 2,2-2,5 кОм (допуск. Замена на C5-35 В, 100 Вт, 2,4 кОм ± 5%) |
| Предельная мощность трансформатора вне класса точности | 1200 ВА |
| Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный) | 400 ВА |
| Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток При симметричном режиме работы сети, В, не более | 3 В |
| При замыкании одной из фаз сети на землю | От 90 до 110 В |
| Вес | 83 кг |
Сертификат
