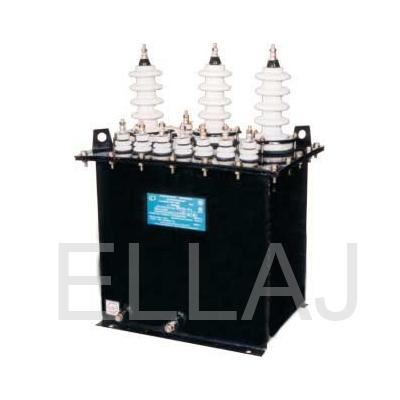

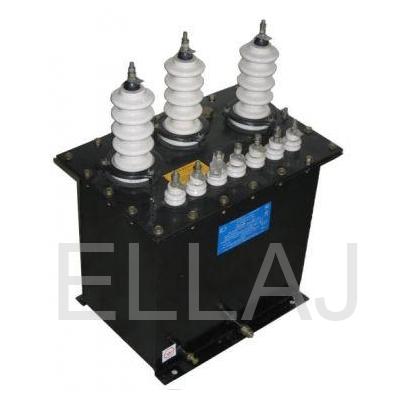

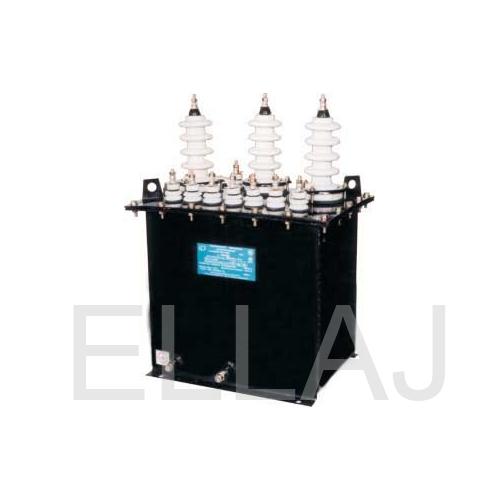

Трансформатор без защитной крышки НАМИТ-10-2 УХЛ2 6 кВ

Артикул:
SZT003

Производитель:
Самарский трансформатор

Трансформатор напряжения НАМИТ-10 трехфазный, антирезонансный, масляный представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
трансформатор напряжения контроля изоляции (ТНКИ), трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, дополнительные вторичные -разомкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
трансформатор нулевой последовательности (ТНП), двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на крышку трансформатора.

Наличие: В наличии

Цена по запросу

Описание товара
Комментарии

Общее описание

Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе.

Трансформаторы устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.
Климатическое исполнение «УХЛ», категория размещения 2 по ГОСТ 15150.

Дополнительная информация

Наименование параметра	Значение
Номинальное напряжение обмоток, кВ:
- первичной	6;10;(6,3)
- вторичной основной	0,1 (0,11)
- вторичной дополнительной	0,1/3 (0,11/3)
Номинальная мощность обмоток, ВА	для кл. 0,2	для кл. 0,5
вторичной основной для при измерении линейных напряжений и симметричной нагрузке в классе точности:
0,2	75
0,5	150	200
1,0	270	300
3,0	600
вторичной дополнительной	30
Предельная мощность обмоток вне класса точности, ВА
первичной	1000
вторичной	900
вторичной дополнительной	100
