Общее описание

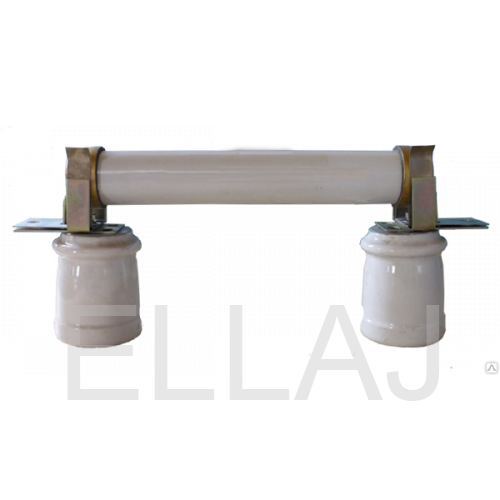

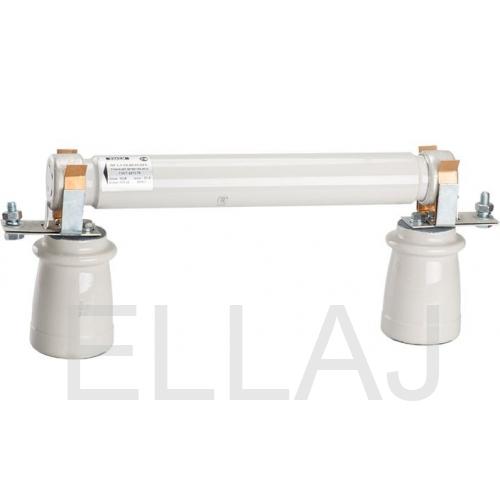

Предохранители высоковольтные серии ПКТ предназначены для использования в трехфазных сетях переменного тока напряжением от 6 до 35 кВ частоты 50 и 60 Гц для защиты силовых трансформаторов, воздушных и
кабельных линий от сверхтоков при перегрузках и коротких замыканиях.
Предохранители высоковольтные серии ПКН предназначены для защиты трансформаторов напряжения в сетях
трехфазного переменного тока напряжением от 6 до 35 кВ частоты 50 и 60 Гц

Характеристики

Дополнительная информация

Структура условного обозначения предохранителей ПКТ 101,ПКТ 102,ПКТ 103,ПКТ104
ПКТ ХХХ1.-Х2-Х3.-Х4.ХХ5.

ПК – предохранитель с кварцевым наполнителем
Т – для защиты силовых трансформаторов, воздушных и кабельных
линий;

Х1.-Конструктивное исполнения трехзначное число
1-однополюсный.
01;02;03;04-конструктивное исполнения контакта
101;102;103;104

Х2.-Номинальное напряжение в киловольтах
6;10

Х3.-Номинальный ток в амперах
5;8;10;16;20;31.5;40;50;80;100;160;200;315;400

Х4.-Номинальный ток отключения в килоамперах
12,5;20;31.5;40

Х5.- Климатическое исполнение и категория размещения
УХЛ3 или У1
