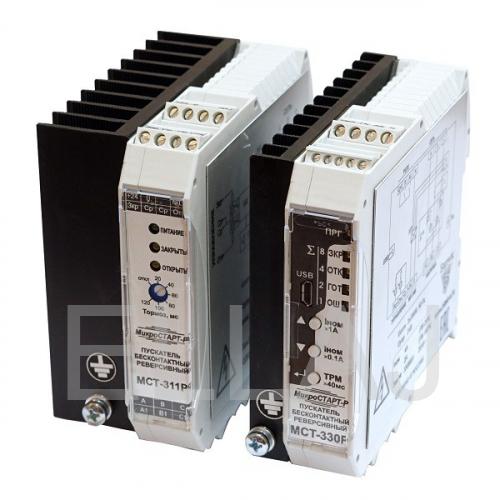

Общее описание

• Номинальное напряжение сети частоты 50 Гц: для трёхфазных электродвигателей с напряжением 3x380В — 3x380В +10%/-15%, для трёхфазных электродвигателей с напряжением 3x220В — 3x220В +10%/-15%. 2
• Номинальное напряжение питания схемы управления пускателя: 24В +10%/-15%. 2
• Коммутируемый ток двигателя (номинальный) при ПВ=25% и частоте включений до 630 вкл/час, А не более: 9. 25
• Коммутируемый ток двигателя (номинальный) при ПВ=100%, А не более: 6. 25
• Диапазон мощности подключаемого электродвигателя, кВт: для трёхфазного электродвигателя с напряжением 3x380В — 0,04–4,0, для трёхфазного электродвигателя напряжением 3x220В — 0,03–1,8. 2
• Предельная нагрузка по току I2t (t=10мс), А2 с: 610. 2
• Максимальная амплитуда ударного тока (t=10 мс), А: 350. 2
• Потребляемая мощность при отсутствии сигналов управления, Вт, не более: 3. 2
• Ток утечки силовых ключей при отсутствии сигнала управления, мА, не более: 5. 2
• Задержка включения электродвигателя (ЭД) при подаче сигнала управления, мс, не более: 30. 2
• Задержка отключения ЭД при снятии сигнала управления, мс, не более: 30. 2
• Формирование паузы между реверсивными включениями, мс, не менее: 50. 2
• Диапазон сечения подключаемых проводников, мм² (одножильный/многожильный): силовые цепи — 0,08–2,5, цепи управления и сигнализации — 0,08–2,5. 2
• Средняя наработка до отказа, час: 88 000. 2
• Средний срок службы пускателя, лет: 10. 2
• Масса пускателя, кг, не более: 0,6. 2
• Габаритные размеры, ВxШxГ, мм: 107х54x114. 2
• Рабочее положение, способ крепления: вертикальное, на DIN-рейку 35 мм
