Общее описание

Марка изолятора: ИПУ-10/1600-12,5 УХЛ1
Номинальное напряжение: 10 кВ
Номинальный ток, А: 630
Минимальная разрушающая сила, кН: 7,5
Климатическое исполнение: УХЛ1
Масса, кг: 7

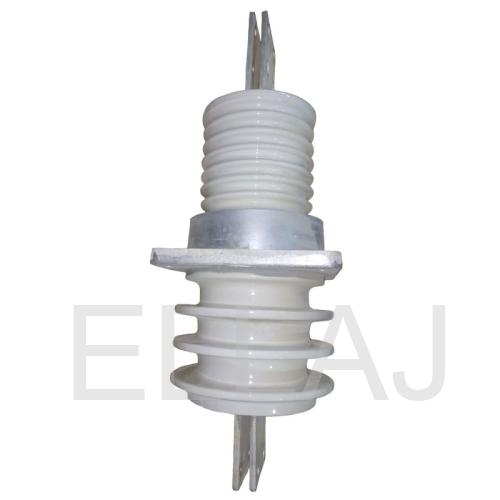

Проходные изоляторы ИПУ-10/1600-12,5 УХЛ1 применяются при необходимости провести токоведущий проводник через стену, к примеру осуществить ввод напряжения в подстанцию. Для крепления к стене проходные изоляторы снабжаются фланцами квадратной или овальной формы.
Маркировка изолятора ИПУ-10/1600-12,5 УХЛ1 содержит в себе информацию о типе и назначении, а также об основных технических характеристиках.
- И – изделие относится к группе «изоляторы»;
- П – изолятор является проходным;
- У – усиленная внешняя изоляция;
Изоляторы ИПУ-10/1600-12,5 УХЛ1 рассчитаны на работу в сетях с напряжением до 10 кВ, максимальный ток, который они могут пропускать 630 А.
Изолятор изготовлен из особого вида электротехнической керамики, что позволило получить изделие с высокими диэлектрическими свойствами. Обжиг фарфорового корпуса изолятора ИПУ-10/1600-12,5 УХЛ1 проводится при высокой температуре, что позволяет получить плотную структуру. Термическая обработка проводится два раза: первый раз - только фарфор, второй раз после нанесения эмали, которая служит для защиты керамики от внешних воздействий.
