Общее описание

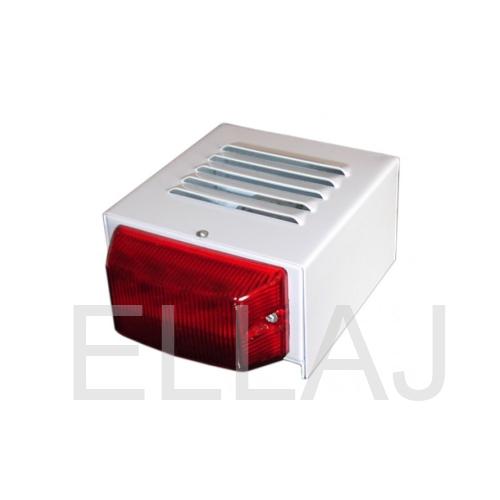

Оповещатель охранно-пожарный комбинированный ОПОП 0124-2/1 (УСС-1-12)

• Световое оповещение в дежурном режиме.
• Звуковой и световой сигналы при поступлении сигнала тревоги от приборов управления.
• Наружное исполнение.
• Светодиоды.
• Уровень звукового давления не менее 85 дБ.
• Питание 12В.
• Устойчивость к атмосферным воздействиям.
• Порошковое покрытие кожуха.

1. Назначение изделия

1.1. Оповещатели охранно-пожарные комбинированные ОПОП 0124-2/1 (УСС-1-12В) ТУ 4372-10-00226862-00 (в дальнейшем оповещатели) предназначены для работы с аппаратурой охранно-пожарной сигнализации и выдачи светового и звукового оповещения при поступлении сигнала тревоги от прибора управления.

2. Технические характеристики

Таблица 1

3. Комплектность

3.1. Комплект поставки приведен в таблице 2

Таблица 2

4. Устройство и принцип работы

4.1. Оповещатель состоит из панели, на которой укреплены звуковой Оповещатель, световой Оповещатель, колодка клеммная, блокировочное устройство. Панель закрыта кожухом. При вскрытии оповещателя происходит разрыв цепи блокировки и выдача звукового и светового оповещения.
4.2. При срабатывании пожарных извещателей, обрыве или коротком замыкании шлейфа прибора охранной или пожарной сигнализации включаются звуковой и световой сигналы оповещения.

5. Указания мер безопасности

5.1. Оповещатели имеют клемму защитного заземления.
5.2. Меры безопасности при монтаже и эксплуатации оповещателей должны соответствовать требованиям «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
5.3. При монтаже оповещателя необходимо соблюдать правила работ на высоте.

6. Подготовка изделия и порядок работы

6.1. Снять кожух оповещателя.
6.2. На панели оповещателя имеются два отверстия для навешивания и отверстие для крепления оповещателя на вертикальной поверхности.
6.3. Разметить отверстия для крепления, завести кабель в отверстие панели, навесить панель

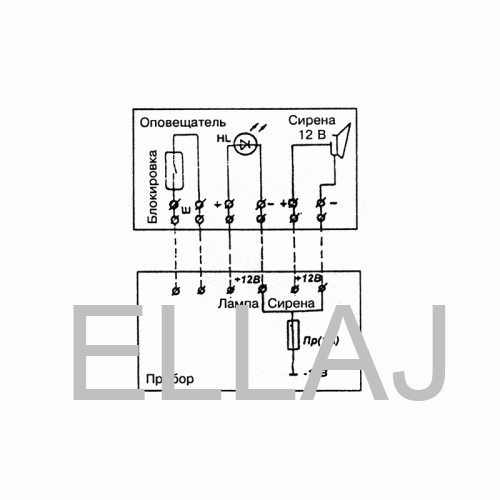

и произвести подключение согласно схеме, закрепить панель на стене шурупами.
Установить кожух оповещателя.


7. Техническое обслуживание

Периодически, не реже двух раз в год вскрыть оповещатель, проверить надежность контактов и, при необходимости, зачистить контактные поверхности.

8.Транспортирование и хранение

8.1. Оповещатели в упаковке предприятия-изготовителя допускается транспортировать автомобильным и железнодорожным транспортом в крытых транспортных средствах на любые расстояния.
8.2. Условия хранения и транспортирования должны соответствовать условиям хранения ЖЗ по ГОСТ 15150. В помещениях для хранения не должно быть токопроводя-щей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

9. Гарантии изготовителя

9.1. Изготовитель гарантирует соответствие оповещателей требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
9.2. Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента изготовления.
9.3. Гарантийный срок хранения - 6 месяцев с момента изготовления.
