AW-6 Кабель тензометрический, (катушка 100м)

Артикул:
AW-6
Производитель:
Токвес
Экранированный кабель для тензодатчиков с защитной внешней полиуретановой оболочкой. Он устойчив к воздействиям внешней среды: перепадам температуры, влажности, воздействию химически активных веществ. Тензокабель обеспечивает надежную, защищенную от наводок и помех передачу информации от аналогового датчика на расстояние до 200 метров, от цифрового — до 1200 метров.
Наличие: В наличии
25 500,00 руб.
Быстрая покупка

Общее описание

Особенности тензометрического кабеля

В зависимости от модели датчика и оборудования, к которому он подключается, необходимо использовать:

  • 4-х жильный тензометрический кабель. Две жилы предназначены для подачи питания, две — для передачи данных.
  • Шестижильный. Провод содержит две дополнительные жилы для обеспечения обратной связи или иных служебных функций, предусмотренных производителем оборудования.

Состав кабеля (от центра к внешнему слою):

  • 4 или 6 проводов сечением 0,21 мм2. Каждый провод состоит из тонких медных жил со специальным покрытием. Провода имеют стандартную цветовую схему.
  • Экран двухслойный:металлическая фольга и оплетка. Служит для снижения влияния наводок от электрических приборов.
  • Внутренняя оболочка из поливинилхлорида.
  • Наружная оболочка из полиуретана (ПУ+) с улучшающими добавками. Необходима для защиты от влаги, агрессивных воздействий среды и механического повреждения.

Тензокабель сохраняет работоспособность при низких температурах до -40 °C включительно. Наружная защитная оболочка окрашена в сапфировый цвет (RAL 5003) для быстрой идентификации кабеля среди других электрических проводов. Качественные материалы, использованные при производстве тензокабеля, гарантируют долгий срок эксплуатации до 10-15 лет, высокую надежность и точность передаваемых с датчика измерений.

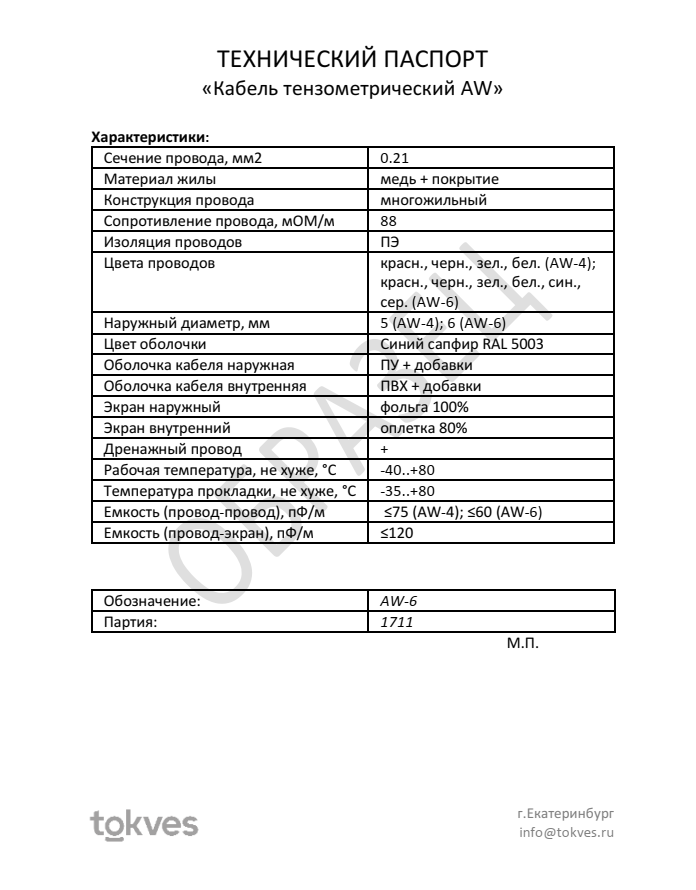

Характеристики

Дополнительная информация

Параметры:

Сечение провода, мм2

0.21

Материал жилы

медь + покрытие

Конструкция провода

многожильный

Сопротивление провода, мОМ/м

88

Изоляция проводов

ПЭ

Цвета проводов

красн., черн., зел., бел. (AW-4);

красн., черн., зел., бел., син., сер. (AW‑6)

Наружный диаметр, мм 5 (AW-4); 6 (AW-6)
Цвет оболочки Синий сапфир RAL 5003
Оболочка кабеля наружная ПУ + добавки
Оболочка кабеля внутренняя

ПВХ + добавки

Экран наружный фольга 100%
Экран внутренний оплетка 80%
Дренажный провод

+

Рабочая температура, °С

-40..+80

Температура прокладки, °С

-35..+80

Емкость (провод-провод), пФ/м

 ≤75 (AW-4); ≤60 (AW-6)

Емкость (провод-экран), пФ/м

≤120
