Общее описание

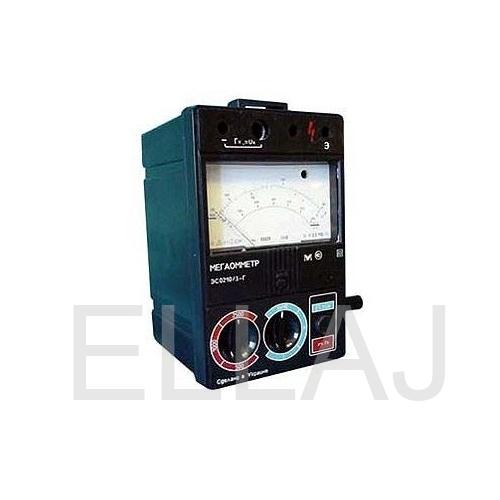

Мегаомметр ЭС 0210/3Г предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметр обеспечивает разряд емкости объекта после проведения измерения.
Мегаомметры ЭС 0210/3Г построен по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока; преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС 0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. Класс точности 2,5. Время установления показаний не превышает 15 с. Режим работы прерывистый.
Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3Г при измерении сопротивлений в диапазоне измерения 500-100 000 МW (шкала IIх10) погрешность измерения нормирована только на напряжение 2 500 V.
Норма средней наработки на отказ - 12 500 часов, средний срок службы 10 лет.

Характеристики
