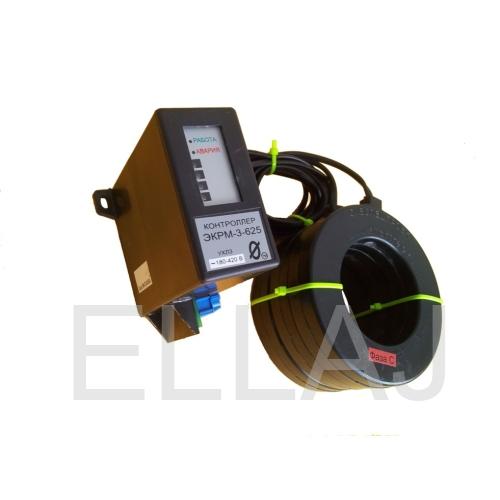

При косвенном подключении через трансформаторы тока контроллеры могут использоваться в линиях на любое напряжение.
Защитное отключение осуществляется путем снятия или подачи переменного напряжения 220 или 380 В на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя).
Управляющий контакт контроллеров коммутирует цепь переменного тока от 0.1 до 2 А при напряжении до 380 В.
Управляющий контакт контроллера ЭКР1 работает на размыкание цепи при аварийном отключении.
Управляющий контакт контроллера ЭКР2 может работать как на размыкание, так и на замыкание цепи при аварийном отключении (режим задается потребителем).
Контроллеры обеспечивают четырехуровневую регулируемую защиту по току по трем фазам сети:
- по уровню минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin;
- по уровню тока перегрузки Inom - с регулируемой задержкой срабатывания Tnom;
- по уровню тока максимальной защиты Imax - с регулируемой задержкой срабатывания Tmax;
- по уровню сверхтока Iотс - с нерегулируемой задержкой срабатывания.
Контроллеры изготавливаются шести номиналов на диапазон контролируемых токов от 2 до 5000 А. При подключении через трансформаторы тока диапазон контролируемых токов может быть расширен до 100 КА.
Контроллеры обеспечивают регистрацию даты, времени, контролируемых токов и причины аварии на момент аварийного отключения.
Контроллер ЭКР1 сохраняет в памяти параметры четырех последних по времени аварийных отключений.
Контроллер ЭКР2 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин.
Контроллер ЭКР2 таймера не имеет.
Контроллеры изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 град.С при относительной влажности до 95%.
Питание контроллеров осуществляется от одной фазы сети переменного тока напряжением (220+/-22) В или (380+/-38) B частотой (50+/-2) Гц. Контроллер сохраняет работоспособность при снижении питающего напряжения на 25% от номинального продолжительностью не более 5 сек.
Мощность, потребляемая контроллером от сети - не более 20 ВА.
Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.
Напряжение питания | (220+/-22) В или (380+/-38) B частотой (50+/-2) Гц. В |
Потребляемая мощность | 20 Вт |
Номинальный ток | 2.0-5000 А |
Способ крепления | Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплект поставки по требованию заказчика. |
Датчики |
|
Габаритные размеры корпуса | 65х122х25 мм |
Вес | 0,250 кг |
Шумомер |
|
Погодные условия эксплуатации | -40 до +40 град.С при относительной влажности до 95%. С° |
