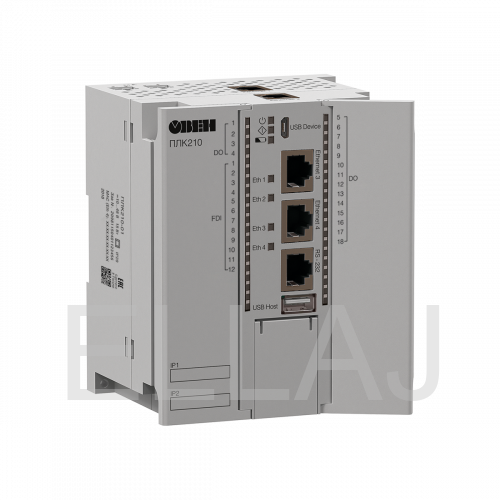

ПЛК210 контроллер для средних и распределенных систем автоматизации

Общее описание

ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.

С 1 августа 2022 года контроллеры ПЛК210 поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.

Понижение версии прошивки контроллеров, выпущенных после 1 августа 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.

Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

Алгоритм адаптации проекта для версии CODESYS V3.5 SP17 Patch 3:

Установите CODESYS V3.5 SP17 Patch 3.
Загрузите пакет-таргет-файлов ОВЕН версии 3.5.17.31
Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты –CODESYS Installer – Install File).
Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узелDevice– команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
Обновите версию компилятора (Вид –POU– Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
Обновите версию профиля визуализации (Вид –POU– Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
Если вы использовали в проекте библиотеку CmpSysExec– то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.

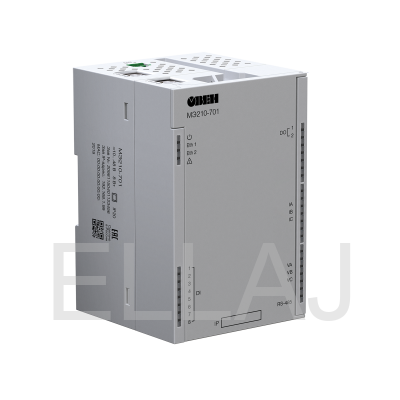

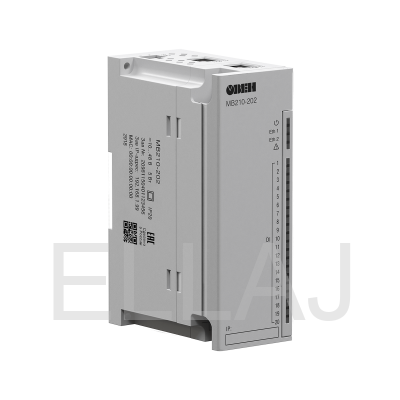

В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.

Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.
