Общее описание

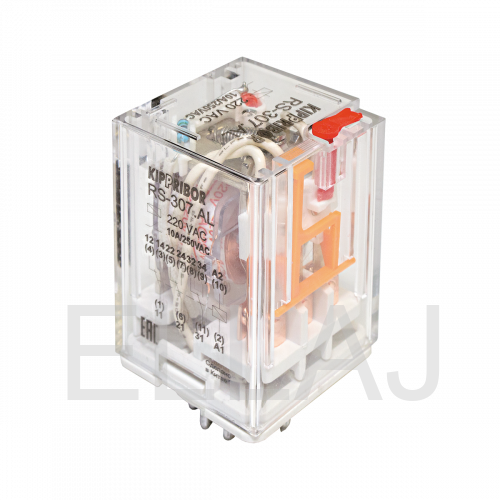

Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.

Контактная группа, состоящая из трех перекидных контактов, рассчитана на ток нагрузки до 10 А (по AC-1). Реле KIPPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.

Промежуточные реле KIPPRIBOR серии RS имеют следующие преимущества:

• Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
• Абсолютная совместимость с аналогами реле других производителей.
• Цветная яркая светодиодная индикация состояния реле.
• Мощные силовые контакты.

Степень защиты промежуточных реле KIPPRIBOR серии RS:

• Корпус реле – IP40.
• Со стороны клемм – IР00.

Конструкция промежуточных реле серии RS позволяет осуществлять их монтаж на DIN-рейку.

Установка на DIN-рейку при помощи монтажной колодки:

• Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE.
• Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M.
