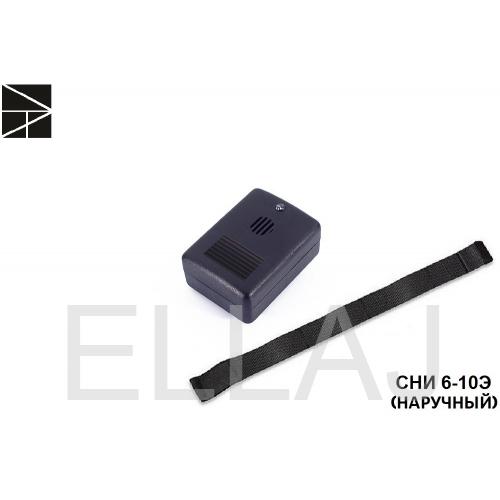

Сигнализатор напряжения индивидуальный СНИ 6-10Э наручный (в дальнейшем сигнализатор) предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи (ВЛ) о нахождении в потенциально опасной зоне, из-за приближения к проводам, находящимся под напряжением 6-10 кВ на опасное расстояние: менее 2м, при этом чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении оператора на земле.
Сигнализатор используется и для работы в распредустройствах 6-10кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.
Дистанция срабатывания: не менее 1м от токоведущей части.
Чувствительность сигнализатора (дистанция срабатывания) – расстояние между сигнализатором, закрепленным на спецодежду электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.
При напряжении линии 6-10кВ дистанция срабатывания составляет не более 2м и не менее 0,6м.
Напряжение питания сигнализатора 3В
Ток потребления в дежурном режиме и в режиме сигнализации 4мкА
Принцип действия сигнализатора основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим, при помощи которого сигнализатор крепится на спецодежду. Прижим одновременно является выключателем питания и самопроверки сигнализатора.Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор без замены элемента питания в течение всего срока эксплуатации.
Включение сигнализатора осуществляется автоматически при его закреплении на руку. При этом сигнализатор выдает короткий светозвуковой сигнал, подтверждающий его включение и работоспособность, т.е. имеет функцию самоконтроля.
Сигнализатор надежно работает на любых опорах: включая железобетонные, с заземляющим спуском, кабельным вводом, линейным разъединителем и т.п.
«МЕРТВАЯ ЗОНА» сигнализатора возможна при приближении электромонтера параллельно оси опоры на расстояние менее 0,2 метра.
При отклонении на угол более 10 градусов или удалении от опоры на расстояние более 0,2 метра «МЕРТВАЯ ЗОНА» исчезает.
Сигнализатор обладает динамической чувствительностью, т.е. по мере приближения к токоведущим частям, находящимся под напряжением, частота светозвуковых импульсов сигнализатора увеличивается.
Сигнализатор позволяет производить предварительную оценку наличия напряжения на токоведущих частях на расстояниях между ними и оператором значительно превышающих безопасные, осуществляется по запросу оператора при замыкании контакта рукой и направлении сигнализатора на токоведущие части.
Рабочее напряжение | 6-10 кВ |
Источник питания | Есть |
Способ крепления | Наручный |
Погодные условия эксплуатации | -45 +40 Сº, относительная влажность не выше 98% при +25 С° |
Габаритные размеры | 62х45х35 мм |
Габаритные размеры в упаковке | 80х55х40 мм |
Вес | 0,08 кг |
|
1 шт. |
|
1 экз. |
|
1 шт. |
