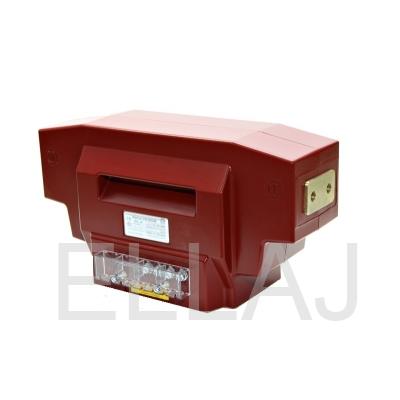

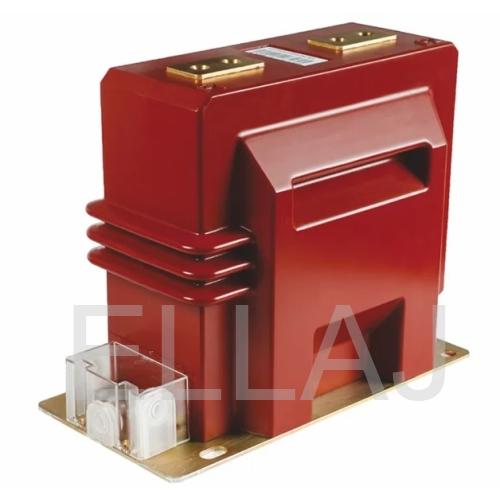

Измерительный трансформатор тока ТОЛ-НТЗ-35-11(-12)
Общее описание
Опорный измерительный трансформатор тока внутренней установки с классом изоляции 20 кВ, оснащенный клеммной коробкой вторичных выводов на металлическом основании. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Изготавливается в 3-х вариантах, отличающихся длинной корпуса.
Характеристики
Общие характеристики |
|
| Марка | ТОЛ |
| Наибольшее рабочее напряжение | 40,5 кВ |
| Номинальная частота | 50; 60 Гц |
| Номинальное напряжение | 35 кВ |
| Номинальный первичный ток | 5…3000 А |
| Номинальный вторичный ток | 1; 5 А |
| Число вторичных обмоток | до 6(12) |
| Номинальные вторичные нагрузки,В-А, вторичных обмоток для измерений и учета при cosφ2 =1 | 1; 2; 2,5 ВА |
| Номинальные вторичные нагрузки, В•А, вторичных обмоток для измерений, учета и защиты при cosφ2 =0,8 | 3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 ВА |
| Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более | 5; 10; 15; 20; 25; 30; 35 (рекомендуемые значения: 5; 10) |
| Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее | 10; 15; 20; 25; 30; 35 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
| Класс точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5Р; 10Р |
| Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 | 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ |
| Испытательное напряжение одноминутное промышленной частоты, для уровня изоляции «а» | 80 Кв |
| Испытательное напряжение одноминутное промышленной частоты для уровня изоляции «б» | 95 Кв |
| Испытательное напряжение грозового импульса (полный импульс) | 190 кВ |
| Вес | 70(98) кг |
Дополнительная информация
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
