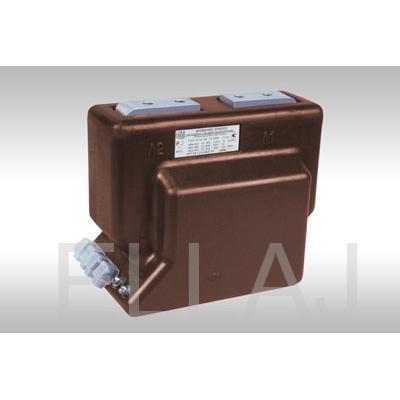

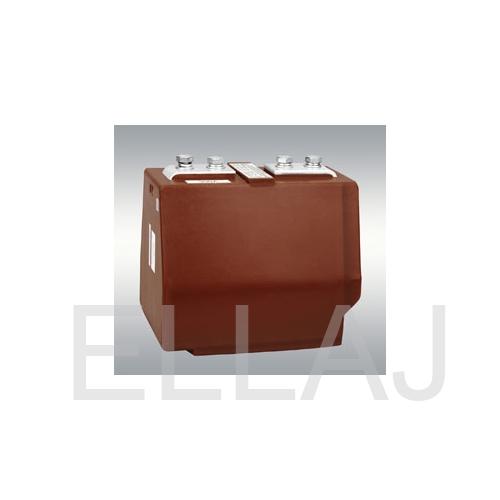

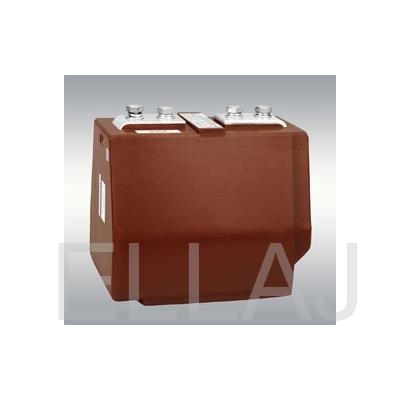

Трансформатор тока ТОЛ-10 100/5 0.5S/10P УХЛ2.1
Общее описание
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Дополнительная информация
Таблица 1.
|
Наименование параметра |
Значение | |
| Количесвто вторичных обмоток | 2 | 3 |
| Номинальное напряжение, кВ | 10 или 11 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50 или 60 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный первичный ток, А | 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000 | |
| Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,5; 0,5S, 0,2; 0,2S или 1 5Р; 10Р |
|
|
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА вторичной обмотки для измерений |
3; 5; 10; 15; 20; 25; 30* (10) |
|
| Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: 10-2000 |
10 |
10 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более: |
||
|
0,2S; 0.5S (10-2000А) |
10 | |
|
0,2 (10-1250А) |
10 17 |
|
|
0,5; 1 (10-300; 450; 500; 600; 1000А) |
14 16 17 |
|
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10 |
0,78 |
|
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10 |
1,97 |
|
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42 75 |
|
Примечание:
*) уточняется в заказе
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10
|
Тип трансформатора |
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
ТОЛ-10 |
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
10-30, 50-150, 300/5 |
27 |
20 |
12 |
10 |
7 |
5 |
4 |
3 |
|
|
40, 80, 200, 400/5 |
27 |
21 |
14 |
10 |
8 |
6 |
4 |
3,5 |
|
|
450/5 |
26 |
20 |
13 |
10 |
8 |
5 |
4 |
3 |
|
|
250, 500/5 |
24 |
20 |
13 |
10 |
8 |
5 |
4 |
4 |
|
|
600/5 |
26 |
21 |
15 |
10 |
9 |
7 |
5 |
4 |
|
|
750/5 |
27 |
23 |
16 |
13 |
10 |
8 |
6 |
5 |
|
|
800/5 |
28 |
23 |
17 |
10 |
11 |
8 |
6 |
5 |
|
|
1000, 1200/5 |
20 |
17 |
13 |
10 |
9 |
7 |
5 |
5 |
|
|
1250/5 |
21 |
18 |
13 |
10 |
9 |
7 |
5 |
5 |
|
|
1500/5 |
21 |
18 |
14 |
10 |
10 |
8 |
6 |
5 |
|
|
2000/5 |
21 |
17 |
15 |
10 |
10 |
9 |
7 |
6 |
|
Таблица 3 - Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора
|
Тип трансформатора |
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
ТОЛ-10 |
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
10-300, 600/5 |
24 |
19 |
13 |
10 |
8 |
6 |
4 |
4 |
|
|
450/5 |
26 |
20 |
13 |
10 |
8 |
5 |
4 |
3 |
|
|
250, 500/5 |
27 |
21 |
14 |
10 |
8 |
6 |
5 |
4 |
|
|
750/5 |
26 |
21 |
15 |
11 |
9 |
7 |
5 |
4 |
|
|
80, 400, 800/5 |
26 |
21 |
15 |
10 |
10 |
7 |
5 |
5 |
|
|
1000/5 |
20 |
16 |
12 |
10 |
8 |
6 |
4 |
4 |
|
|
1200/5 |
21 |
17 |
13 |
10 |
9 |
6 |
5 |
4 |
|
|
1250/5 |
19 |
16 |
12 |
10 |
8 |
6 |
5 |
4 |
|
|
1500/5 |
21 |
18 |
14 |
10 |
10 |
8 |
6 |
5 |
|
|
2000/5 |
18 |
15 |
12 |
10 |
9 |
7 |
6 |
5 |
|
