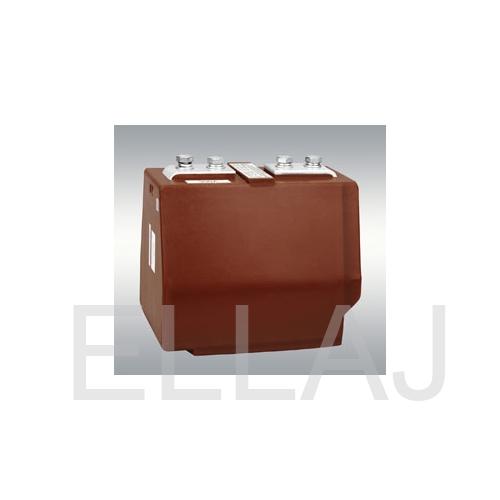

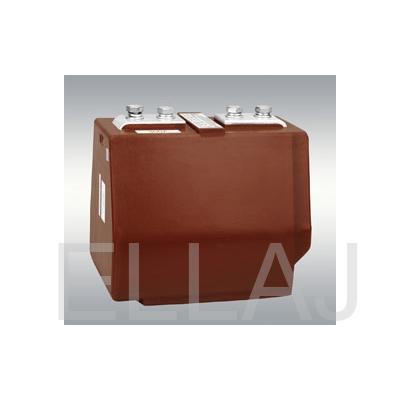

Трансформатор тока: ТОЛ-10 600/5 0,5/10Р УХЛ2.1 — купить по цене 0 руб. в Москве с доставкой

Общее описание

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:

высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.

Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Гарантийный срок эксплуатации - 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Дополнительная информация

Таблица 1. Технические данные

Наименование параметра	Значение
Количесвто вторичных обмоток	2	3
Номинальное напряжение, кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50 или 60
Номинальный вторичный ток, А	1; 5
Номинальный первичный ток, А	10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,5; 0,5S, 0,2; 0,2S или 1 5Р; 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА вторичной обмотки для измерений вторичной обмотки для защиты	3; 5; 10; 15; 20; 25; 30* (10) 3; 5; 10; 15; 20; 25; 30* (15)
Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: 10-2000	10	10
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:
0,2S; 0.5S (10-2000А)	10
0,2 (10-1250А) 0,2 (1500; 2000А)	10 17
0,5; 1 (10-300; 450; 500; 600; 1000А) 0,5; 1 (80; 400; 750; 800; 1200; 1250А) 0,5; 1 (1500; 2000)	14 16 17
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10 15 20; 25 30 40 50 75 80 100 150 200; 250 300; 400 450-2000	0,78 1,2 1,56 2,5 3 5 5,85 6,23 10 12,5 17,5 31,5 40,0
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10 15 20; 25 30 40 50 75 80 100 150 200; 250 300; 400 450-2000	1,97 3 3,93 6,25 7,56 12,8 14,7 15,7 25,5 31,8 51 81 102
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного	42 75

Примечание:
*) уточняется в заказе

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10

Тип трансформатора	Номинальная вторичная нагрузка, В·А	3	5	10	15	20	30	40	50
ТОЛ-10	Коэффициент трансформации	Номинальная предельная кратность
	10-30, 50-150, 300/5	27	20	12	10	7	5	4	3
	40, 80, 200, 400/5	27	21	14	10	8	6	4	3,5
	450/5	26	20	13	10	8	5	4	3
	250, 500/5	24	20	13	10	8	5	4	4
	600/5	26	21	15	10	9	7	5	4
	750/5	27	23	16	13	10	8	6	5
	800/5	28	23	17	10	11	8	6	5
	1000, 1200/5	20	17	13	10	9	7	5	5
	1250/5	21	18	13	10	9	7	5	5
	1500/5	21	18	14	10	10	8	6	5
	2000/5	21	17	15	10	10	9	7	6

Таблица 3 - Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора

Тип трансформатора	Номинальная вторичная нагрузка, В·А	3	5	10	15	20	30	40	50
ТОЛ-10	Коэффициент трансформации	Номинальная предельная кратность
	10-300, 600/5	24	19	13	10	8	6	4	4
	450/5	26	20	13	10	8	5	4	3
	250, 500/5	27	21	14	10	8	6	5	4
	750/5	26	21	15	11	9	7	5	4
	80, 400, 800/5	26	21	15	10	10	7	5	5
	1000/5	20	16	12	10	8	6	4	4
	1200/5	21	17	13	10	9	6	5	4
	1250/5	19	16	12	10	8	6	5	4
	1500/5	21	18	14	10	10	8	6	5
	2000/5	18	15	12	10	9	7	6	5
