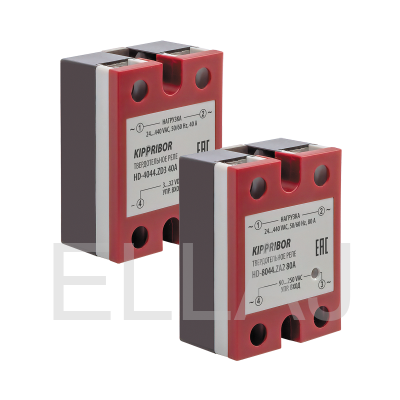

Общее описание

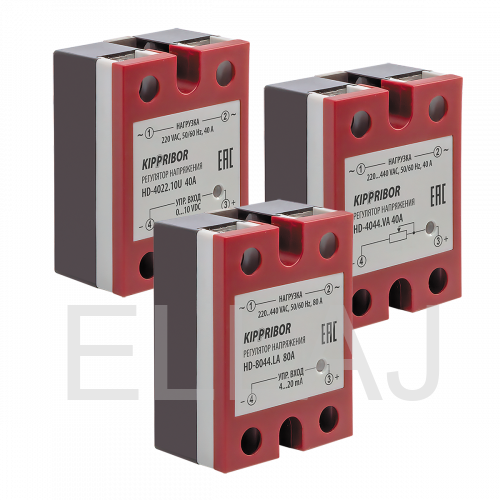

Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.

Особенности управления и коммутации нагрузки

• Тип нагрузки и рекомендуемые пределы тока коммутации:
  • для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
  • для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
  • для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
• Типы управляющих сигналов:
  • для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при U_пит. нагрузки 220 / 380 VAC;
  • для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC;
  • для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА.
• Максимальный диапазон регулирования напряжения:
  • для HD-xx44.VA [M02] 10…440 VAC;
  • для HD-xx22.10U [M02] 10…220 VAC;
  • для HD-xx44.LA [M02] 10…440 VAC.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
