Общее описание

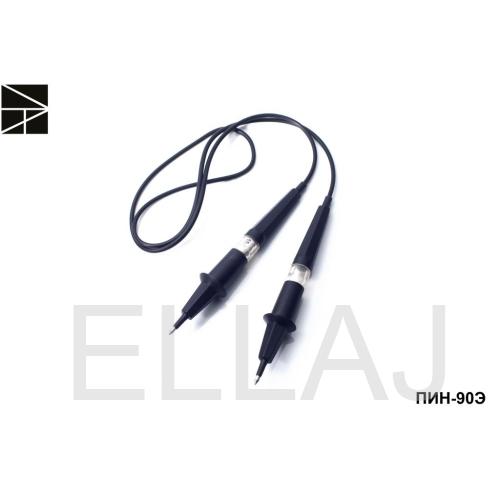

Указатель напряжения ПИН-90Э предназначен для определения наличия или отсутствия напряжения в электроустановках переменного тока промышлен­ной частоты 50 Гц напряжением от 50 до 1000Вольт, а так же фазы переменного тока.

Указатель представляет собой двухполюсный прибор с визуальной индикацией, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

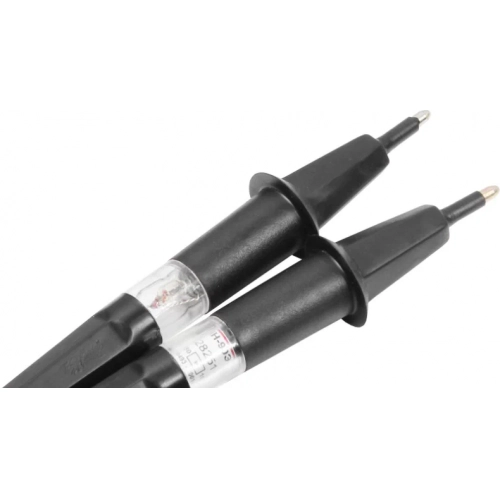

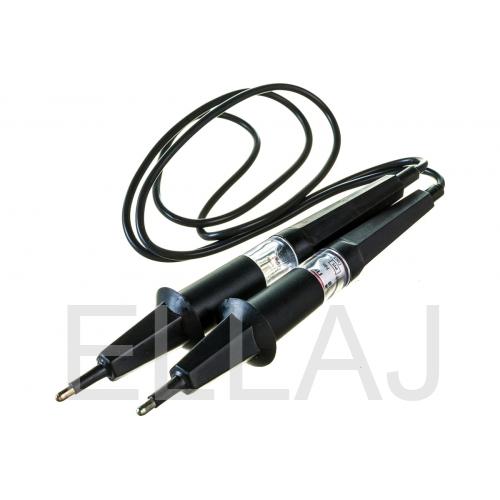

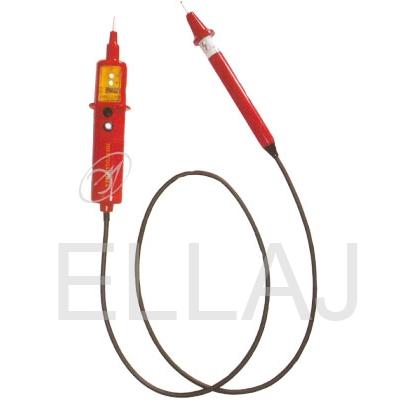

Указатель состоит из двух корпусов, в которых расположены контакт-наконечники и электрическая схема, в.т.ч. элементы визуальной (газоразрядная лампа) индикации. Корпуса соединены друг с другом гибким проводом.

При определении напряжения контакт-наконечник обеих корпусов подсоединяются к тестируемой цепи. При наличии напряжения светится газоразрядная лампа.

Определение фазы переменного тока производится в однополюсном режиме указателя, при этом один корпус должен находится на тестируемом проводе, а второй корпус: в руке оператора. Если корпус указателя находится на фазном проводе, то касание пальцем контактного электрода второго корпуса приведет к свечению газоразрядной лампы.
