Общее описание

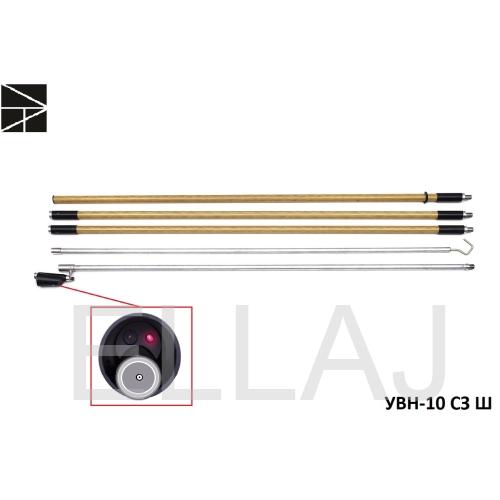

Указатель напряжения УВН-10 СЗ Ш  предназначен для проверки наличия или отсутствия напряжения на токоведущих частях воздушных линий и других электроустановках переменного тока напряжением 6-10кВ промышленной частоты 50Гц.

Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

Указатель комплектован 5–и звенной сборной изолирующей штангой из стеклопластика длиной 8,0 м, что позволяет произвести пофазное определение напряжения касанием токоведущих частей воздушных линий  с поверхности земли, без подъема на опору ВЛ.

Указатель имеет возможность самопроверки работоспособности перед эксплуатацией. Элементы светозвуковой индикации расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Надежная работа указателя достигается за счет использования в его электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевого источника питания марки CR-123A напряжением 3В и емкостью 1500 мА /ч.

Низкая величина рабочего тока—17 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации-10 лет.
