Общее описание

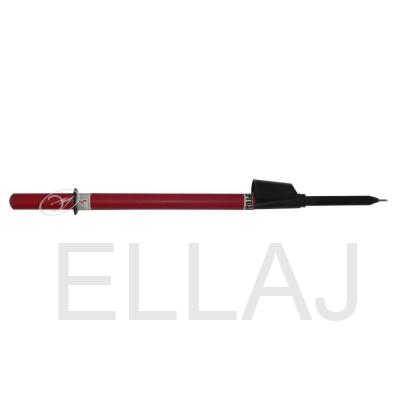

Указатель высокого напряжения УВНУШ-10 СЗ ИП импульсного типа со световой и звуковой сигнализацией предназначен для проверки наличия или отсутсвия напряжения переменного тока частотой 50 Гц на ВЛ 6 и 10кВ и разъединителях на опорах ВЛ 6 и 10кВ непосредственно с поверхности земли.
Принцип действия указателя указателя напряжения основан на преобразовании электрических сигналов в светозвуковые. Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом, а также отсутсвием задержки срабатывания при касании токоведущих частей.

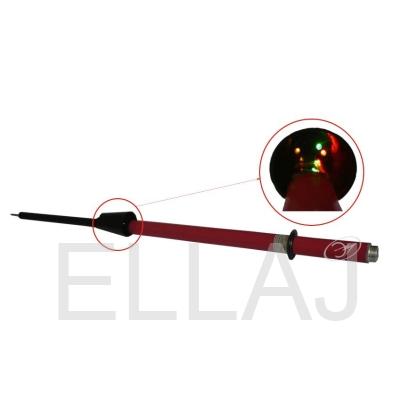

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки работоспособности. Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей (Моторола, Санио, Панасоник), а также литиевым источником питания марки CR-123 A напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока – 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
