Общее описание

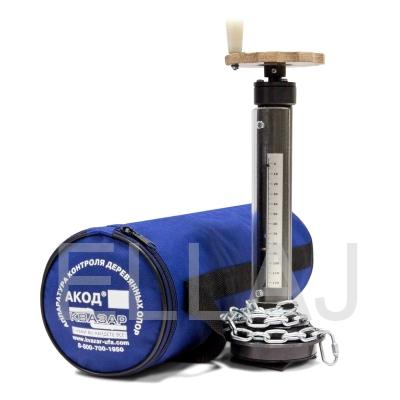

Аппаратура контроля опор деревянных АКОД-М – это прибор неразрушающего контроля, предназначенный для определения степени загнивания деревянных опор линий электропередач.  Использование прибора АКОД-М необходимо для своевременного нахождения прогнивших опор и проведения регулярного контроля качества опор линий электропередач в целях предупреждения возникновения разрывов и аварийных ситуаций.

Принцип действия Аппаратуры контроля деревянных опор основывается на контроле твердости древесины опоры при помощи стальной иглы. Игла проникает внутрь опоры под действием тарированной пружины, по степени сжатия которой можно определить степень загнивания древесины.

Приборы ПОЗД, ПКДО-1, выпускаемые ранее, имели один конструктивный недостаток: жесткое крепление наружного тубуса создавало определенные сложности при визуальном считывании данных шкалы. Сейчас конструкция наружного тубуса АКОД-М изменена. При креплении устройства АКОД-М к столбу имеется возможность поворачивать наружный тубус для удобства визуального считывания показаний шкалы. Приборы с поворотной шкалой были разработаны по специальному требованию компании ОАО «Башкирэнерго», где успешно прошли испытания.

АКОД-М – это новая модификация прибора АКОД. В конструкции АКОД-М предусмотрена быстрая замена иглы. В старой конструкции прибора игла заменялась путем разборки изделия и последующей настройки.

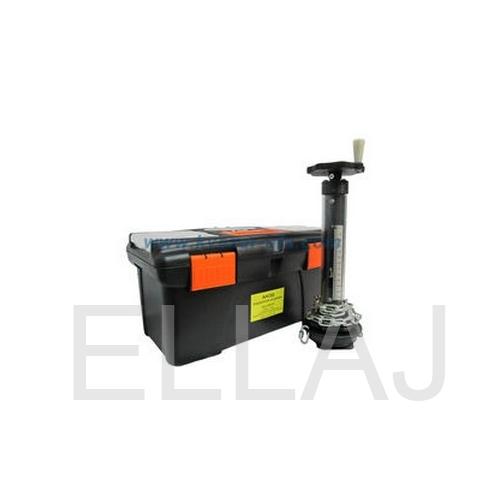

Комплект поставки Аппаратуры контроля опор деревянных включает одну иглу, паспорт, инструкцию по эксплуатации, техническое описания и футляр для хранения и переноски.

ТУ 4273-007-12719185-2006

Характеристики

Дополнительная информация

Давление на иглу, максимальное, кг/мм2   10мм2

Углубление иглы в древесину, максимальное-110мм
