Общее описание

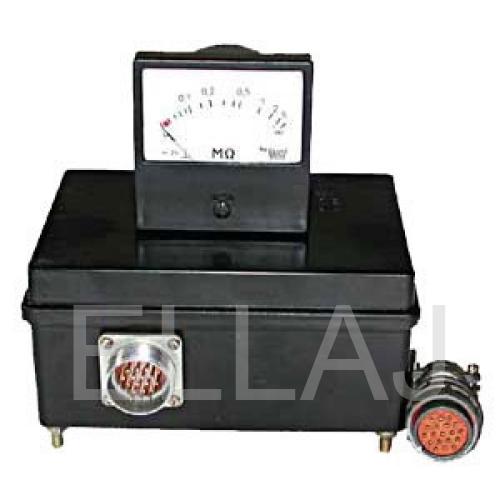

Прибор контроля изоляции мегаомметр Ф4106 является щитовым прибором контроля и предназначен для измерения величины сопротивления изоляции в пределах от 0,02 до 5 МОм в проводниках переменного и постоянного тока промышленной частоты. Имеет непрерывный режим работы и питается от сети в 220 В. Для вывода измеренных показаний имеет аналоговый дисплей с длиной шкалы не менее 50 мм. Предел допускаемой основной погрешности РУ равен + 10% от сопротивления уставки.
Входное сопротивление не менее 250 кОм.
Оперативный ток (через измеряемое сопротивление Rx) не более 0,6мА.
Время отпускания РУ не более 0,1 с.

Характеристики

Дополнительная информация

Ф4106 работает с установками сопротивления: 12 кОм; 20 кОм; 60 кОм.

Показывающее устройство имеет диапазон рабочих вычислений 0.02…5,0 МОм.

Показывающее устройство разработано с классом точности 2,5.

Для настройки рабочего состояния требуется 15 минут.

Погрешность релейного устройство во время измерения может достигнуть 10 процентов от показателя сопротивления выбранной установки.
