Общее описание

Универсальный весовой индикатор используется в большинстве типов весов: платформенные, бункерные, торговые и бытовые. Также он применяется совместно с дозаторами и другими устройствами для взвешивания. В варианте с RS-232 интерфейсом прибор используется в промышленных SCADA-системах и средствах контроля качества на производстве.

Назначение и преимущества

Основная функция индикаторов веса — отображение в удобной и понятной для человека форме данных, получаемых с подключенных к нему тензодатчиков. К одному устройству можно присоединить до девяти датчиков. Выбор канала для отображения на дисплее осуществляется кнопками на передней панели прибора.

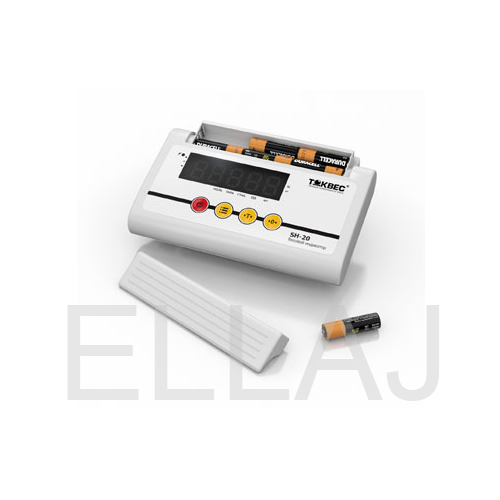

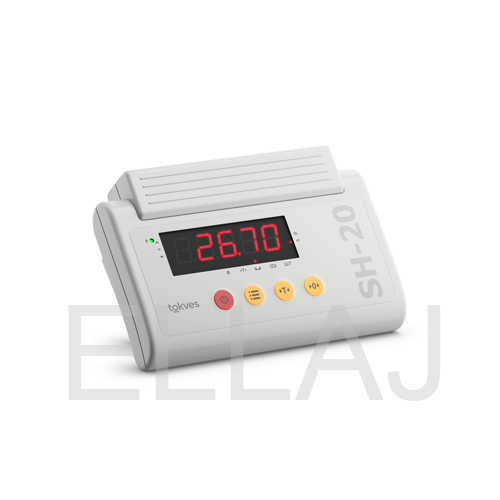

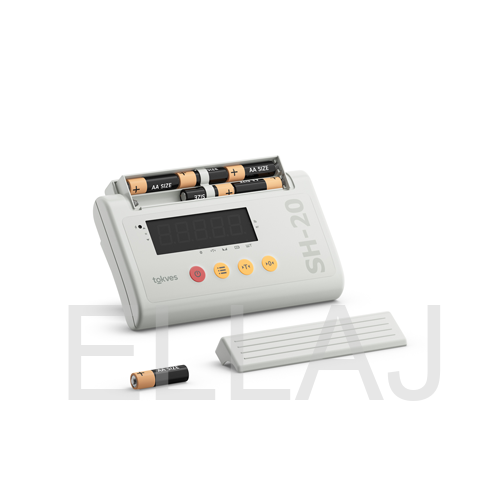

Важные преимущества весового индикатора SH-20 — доступная цена и двойной способ подачи питания. При отсутствии возможности подать напряжение по проводам с адаптера, используется набор из 6-ти элементов типа AA. Также можно использовать перезаряжаемый аккумулятор напряжением 6 В. Автономное питание делает схему подключения тензодатчиков веса проще и удобнее, так как внешний источник в этом случае не требуется.

Сферу применения индикатора веса SH-20 расширяет поддержка счетного режима. Данная функция позволяет дискретные объекты. Например, пакеты с готовой продукции на конвейерном транспортере. Выбор единиц и режима работы производится с помощью кнопок на панели прибора.

Варианты исполнения и особенности

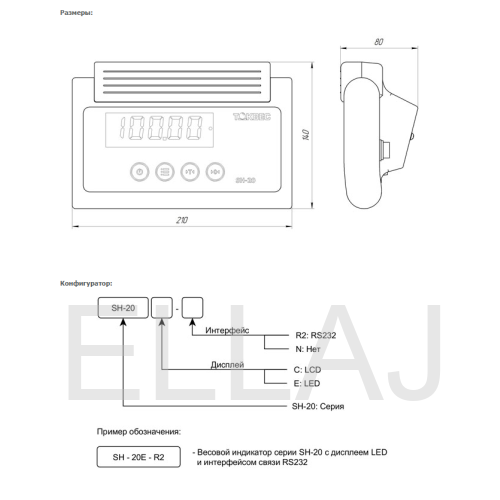

Весовой индикатор поставляется в различных вариантах исполнения дисплея:

• LED. Дисплей на ярких красных светодиодах легко читается в условиях недостаточного освещения. Этот вариант можно определить по наличию буквы E в маркировке модели.
• LCD. Такой экран обладает низким энергопотреблением, что важно при использовании автономного способа питания от батарей. Жидкокристаллический дисплей отлично читается даже при ярком солнечном свете, так как обладает высокой контрастностью. В маркировке модели присутствует буква C.

Для подключения к компьютерным системам разработано исполнение с интерфейсом RS-232. В маркировке модели это отражено буквами R2. Корпус выполнен из ударопрочного пластика. Кнопки мембранного типа, что исключает влияние на надежность их работы пыли и влаги.

Устройство поддерживает режим контроля попадания значения массы в заданный пользователем диапазон. Это позволяет использовать прибор как средство производственного контроля при расфасовке продукции. При выходе веса за указанные границы, ошибка высвечивается на дисплее и дополнительно сопровождается подачей звукового сигнала.
