Общее описание

    Выключатель путевой ВП19 предназначен для коммутации электрических цепей управления переменного и постоянного тока под воздействием управляющих упоров в определённых точках пути контролируемого объекта.

Характеристики

Дополнительная информация

Структура условного обозначения:
ВП19-21ХХХХ-ХХХХ.ХХ
ВП19 - выключатель путевой 19-й серии;
21 - обозначение номинальной силы тока ( 10А );
Х - группа коммутационной износостойкости А или Б;
Х - обозначение количества полюсов:
3 - трёхполюсные;
4 - четырёхполюсные.
Х - обозначение вида привода:

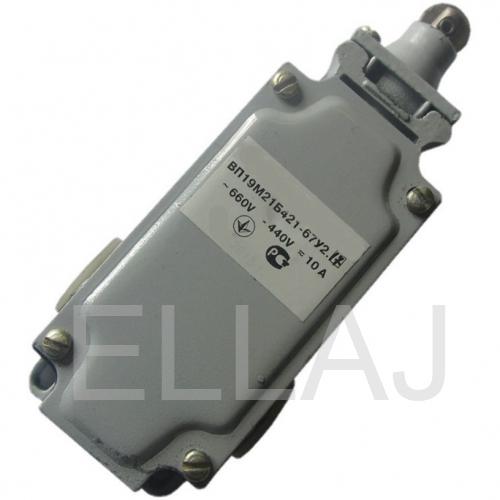

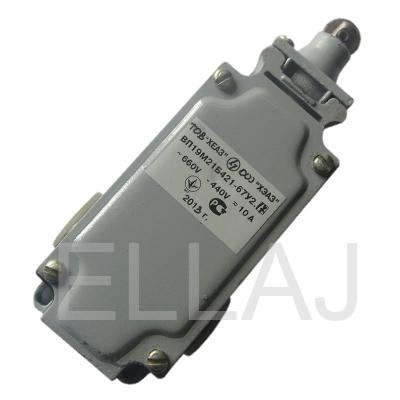

1 - толкатель;
2 - толкатель сроликом;

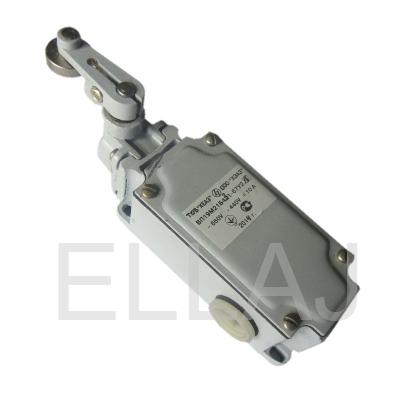

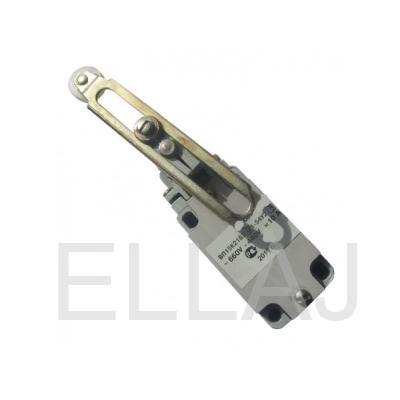

3 - рычаг с роликом (или селективный привод);
Х - обозначение спосоьа крепления:
1 - базовое;
2 - фронтальное;
ХХ - обозначение степени защиты:
00 - IP00;
67 - IP67;
ХХ - обозначение климатического исполнения У2, Т2, У3 или Т3;
Х - обозначение порядка замыкания контактов:
1 - прямой порядок;
2 - обратный порядок;
3 - прямой порядок при увеличенном рабочем ходе;
Х - условное обозначение комбинации замыкающих "З" и размыкающих "Р" контактов:
1 - ( 1"З" + 2"Р" );
2 - ( 2"З" + 1"Р" );
3 - ( 3"З" );
4 - ( 3"Р" );
5 - ( 1"З" + 3"Р" );
6 - ( 2"З" + 2"Р" );
7 - ( 3"З" + 1"Р" )
