Общее описание

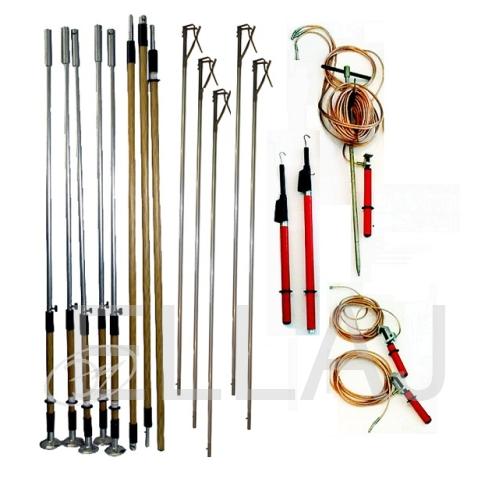

Заземление переносное КШЗУ-0,4-10Н
Комплект штанг универсальных для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10Н предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения для проверки наличия или отсутсвия напряжения на воздушных линиях, при температуре от -45°С до +40°С. Относительная влажность воздуха не выше 80% при 25°С.

Характеристики

Дополнительная информация

Длина рукоятки 3-х звенной изолирующей штанги, мм 1500
Длина 3-х лучевого заземляющего провода (S=25 мм x мм), м 8,0x3 Длина заземляющего провода (S=16 мм x мм), м 8,0
Ток термической стойкости металлической штанги с заземляющим спуском (S=25 мм x мм) кА/сек 6/1
Ток термической стойкости металлической штанги с заземляющим спуском (S=16 мм x мм) кА, в теч. 3 сек. 2
Размеры заземлителя, мм Ф 20 x 200 x 1100
Транспортная длина, мм, 1700

КОМПЛЕКТ СОСТОИТ

Контактно-бесконтактный указатель высокого напряжения
УВНУ-10СЗ ИП КБ (6-10 кВ) 1шт.
Указатель напряжения от 50 до 1000 В УНН-1СЗ ИП 1шт.
Штанга оперативная изолирующая ШО-10-4-6,6, с помощью которой в комплекте с указателем напряжения возможно определение наличия или отсутсвия напряжения на ВЛ с земли 1шт.
2-х секционная металлическая заземляющая штанга с зажимом L=3000 мм 5шт.
3-х звенная изолирующая штанга для наложения заземляющих штанг 1шт.
Дополнительное изолирующее звено L=850 мм 1шт.
Заземляющий электрод с изолированным медным кабелем (S=25 мм x мм) и с заземляющей струбциной 1шт.
Медный кабель (S=16 мм x мм) с заземляющей струбциной 2шт.
