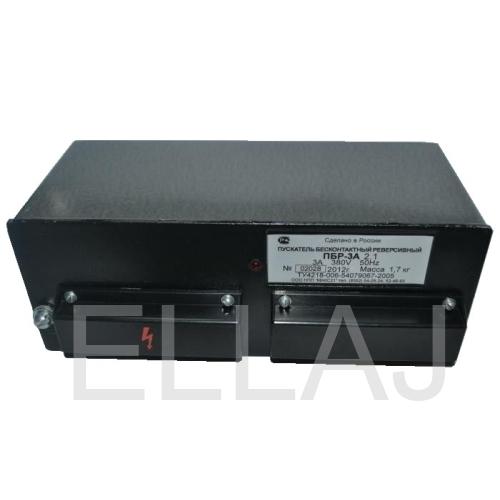

Пускатель бесконтактный реверсивный ПБР-3А2.1

Артикул:
PBR-3A2.1
ОАО "АБС ЗЭиМ Автоматизация"
Бесконтактный реверсивный пускатель (ПБР-3А) предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели.
Наличие: Уточнить у менеджера
9 360,00 руб.

Общее описание

Бесконтактный реверсивный пускатель (ПБР-3А) предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели.
По функциональным возможностям пускатель имеет два исполнения: ПБР-3А2.1 и ПБР-3А2.2. Пускатель ПБР-3А2.1 обеспечивает пуск и реверс (синхронного и асинхронного электродвигателя), защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки. Пускатель ПБР-3А2.2 обеспечивает пуск и реверс трехфазного синхронного двигателя.
Пускатель соответствует требованиям ТУ4218-006-54079067-2005

Пускатель предназначен для эксплуатации в следующих условиях:

Условия эксплуатации Исполнение
УХЛ 4.2
  1. Температура, °С
  2. Относительная влажность, %
    при температуре, °С
  3. Вибрация: частота, Hz
    амплитуда, mm
  4. Магнитные поля постоянные или переменные 50Hz напряженность, А/m
  1. От 5 до 50
  2. От 30 до 80
    35
  3. до 25
    до 0,1
  4. до 400

Дополнительная информация

Технические данные ПБР-3А

  1. Электрическое питание пускателя-переменный трехфазный ток с напряжением 220/380, 260/400 или 240/415V при отклонении от -15 до +10% и частотой 50Hz или 60 Hz при отклонении от -1 до +1Hz. Нессиметрия трехфазной системы-не более 5%.
  2. Виды входных сигналов, пределы их изменения, номера входных контактов:

    Номера входных сигналов

    Входной сигнал

    Пределы изменения среднего значения напряжения на входных контактах

    Потребляемый или коммутируемый ток входной цепи

    Включение

    Отключение

    7-8
    8-9
    Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей (24±6)V 0-2V Не более 50мА
    7-10
    9-10
    Состояние контактных или бесконтактных ключей 0-3V (24±4)V
    амплитудное напряжение 50V
  3. Входное сопротивление пускателя (750±100).
  4. Максимальный коммутируемый ток-3А
  5. Динамические характеристики пускателя:
    • Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала)-не более 25mS;
    • Разница между длительностями входного и выходного сигналов-не более 20mS.
  6. Мощность, потребляемая пускателем, не более 5W.
  7. Напряжение источника питания цепей управления 24-28V (среднее значение двухполупериодного выпрямленного тока). Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должно быть более 100mA.
  8. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100 000 часов.
  9. Полный средний срок службы пускателя 10 лет.
  10. Масса пускателя не более 2 кг.
