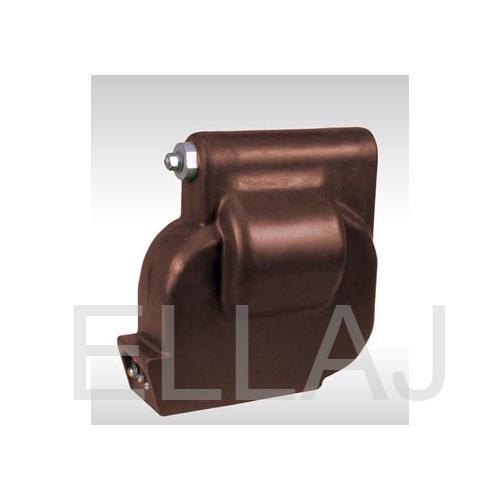

Трансформатор напряжения ЗНОЛП-10 У2 10000/V3 100/V3 100/3 0,5
Общее описание
Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Патентная защита
1. Патент на промышленный образец № 2208860.
2. Патент № 47968 на промышленный образец.
Дополнительная информация
Таблица 1.
|
Наименование параметра |
Значение для типа |
||
|
ЗНОЛП-3 |
ЗНОЛП-6 |
ЗНОЛП-10 |
|
|
Класс напряжения, кВ |
3 |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
|
Номинально напряжение первичной обмотки, В |
3000/√3 |
6000/√3 |
10000/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 или 110/√3 |
||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100 или 110/3 или 110 или 100/√3* |
||
|
Номинальная мощность*** основной вторичной обмотки, ВА, в классе точности**: 0,2 |
|
|
|
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА |
150 |
200 |
300 |
|
Предельная мощность вне класса точности, ВА |
250 |
400 |
630 |
|
Предельный допустимый длительный первичный ток, А |
0,14 |
0,11 |
0,10 |
|
Номинальная частота, Гц |
50 или 60**** |
||
|
Сопротивление резистора в составе предохранительного устройства, Ом |
9,1 |
11 |
|
|
Номинальная мощность резистора, Вт |
0,25 |
||
|
Испытательное напряжение, кВ: |
|
|
|
|
Масса, кг |
32±1,5 |
32±1,5 |
32±1,5 |
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
*) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
**) Высший класс точности указывается в заказе
***) Наибольшая возможная мощность заданного класса точности. Возможно изготовление трансформтаоров с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
****) Для поставок на экспорт.
Таблица 2. Технические характеристики трансформатора напряжения ЗНОЛП.4
|
Наименование параметра |
Значение для исполнений |
|||
|
ЗНОЛП.4-6 |
ЗНОЛП.4-10 |
|||
|
Класс напряжения, кВ |
6 |
10 |
||
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
||
|
Номинальное напряжение первичной обмотки, В |
6000/√3 |
10000/√3 |
||
|
Номинальное напряжение первой вторичной обмотки, В |
100/√3 |
|||
|
Номинальное напряжение второй вторичной обмотки, В |
100/√3 |
|||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
100 |
100/3 |
100 |
|
Класс точности первой основной вторичной обмотки |
0,2 |
|||
|
Класс точности второй основной вторичной обмотки |
0,5 |
|||
|
Класс точности дополнительной вторичной обмотки |
3 |
|||
|
Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А |
10 |
|||
|
Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А |
25 |
15 |
30 |
15 |
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А |
200 |
50 |
200 |
50 |
|
Предельная мощность вне класса точности, В·А |
400 |
160 |
400 |
160 |
|
Предельный допустимый длительный первичный ток, А |
0,12 |
0,05 |
0,07 |
0,03 |
|
Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5, % |
0,31 |
0,32 |
||
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|||
|
Номинальная частота, Гц |
50 или 60 |
|||
Примечание – В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.
Ваш комментарий будет первым!
Ваш комментарий
Все поля обязательны для заполнения.Похожие товары
Измерительный трансформатор напряжения с защитной крышкой

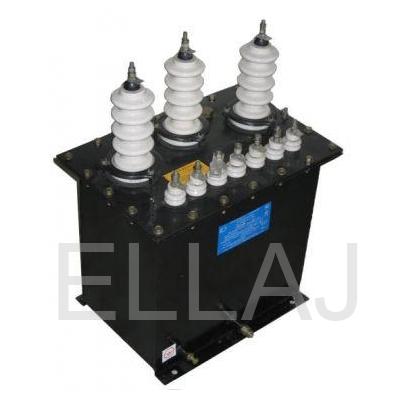

НАМИТ-10-2
