Общее описание

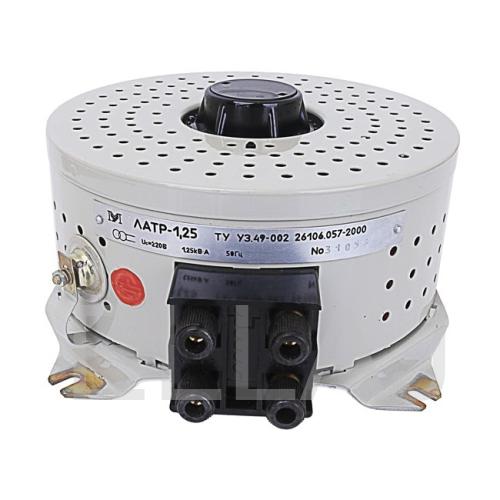

Автотрансформатор типа ЛАТР (лабораторный трансформатор) предназначен для плавного регулирования напряжения переменного тока частоты 50 или 60 Гц при различных электротехнических работах.

Трансформаторы ЛАТР являются однофазными.

Автотрансформаторы типа ЛАТР должны быть надежно заземлены.

Эксплуатация со снятой оболочкой запрещена. ЛАТРы относятся к измерительным приборам нестойким к короткому замыканию, поэтому их необходимо включать в сеть, которая защищена плавкими предохранителями с током плавкой вставки не превышающей 10А для ЛАТР-1,25.

Допускается эксплуатация автотрансформаторов при высоте над уровнем моря до 2000 метров, однако ток нагрузки должен быть уменьшен на 2,5% на каждые 500 метров высоты.

Дополнительная информация

Номинальное первичное напряжение трансформаторов ЛАТР — 220В

Пределы регулирования – 0-250 В.

Номинальный ток нагрузки на ЛАТР:

ЛАТР — 1,25 – 5 А;

Ток холостого хода — не более 0,5А

КПД автотрансформатора — не менее 94%

Габаритные размеры, мм:

ЛАТР — 1,25 – 235х145х200

Масса, кг:

ЛАТР — 1,25 – 6,0

Полный установленный срок службы не менее 12 лет,при наработке на отказ не менее 6250 часов.
