Искатель повреждений изоляции и трассоискатель ИПИТ-4
Общее описание

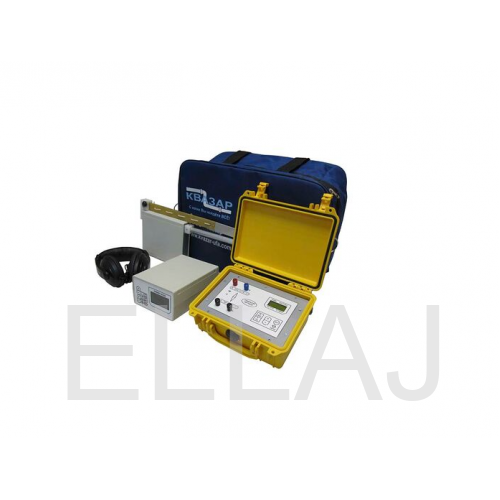

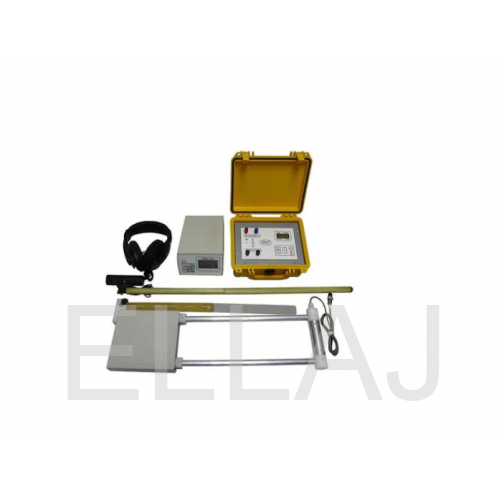

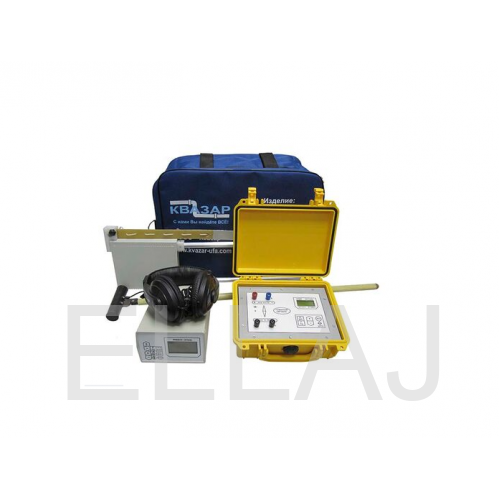

Искатель повреждений изоляции и трассоискатель ИПИТ-4 является комплектом, который состоит из приемника и генератора сигнала. ИПИТ позволяет проверять целостность изоляции и определять расположение подземных металлических трубопроводов.
При обследовании изоляции и определении расположения труб приемник искателя может работать на нескольких фиксированных частотах с использованием генератора сигнала или использовать сигнал тока в трубе от станций катодной защиты.
Приемник имеет универсальных вход для подключения электромагнитной направленной антенны (при определении расположения труб). При поиске мест сквозных повреждений изоляции к этому входу подключаются электроды (штыри) для контактного или бесконтактного определения потенциала на поверхности грунта. Приемник дополнительно имеет один специальный вход для подключения комбинированного датчика. Комбинированный датчик включает как электромагнитные антенны для определения расположения (трассировки) трубы, так и бесконтактный емкостной датчик для определения мест сквозных повреждений изоляции.
На экране приемника могут выводиться как мгновенные значения сигналов датчиков, так и развернутые во времени графики с глубиной выборки около минуты для возможности анализа характера изменения сигнала при перемещении датчиков над трубой. Приемник искателя обеспечивает слуховой контроль уровня сигнала датчиков через головные телефоны.
Генератор сигналов искателя может работать как автономно от встроенного аккумулятора, так и от внешнего источника тока 12 В. Генератор позволяет подавать сигнал в трубу как контактно (через соединительные провода и заземлитель), так и бесконтактно (с использованием встроенной электромагнитной излучающей антенны).
Технические характеристики генератора:
|
Параметр |
Значение |
|
Частота выходного сигнала переменного напряжения и тока, Гц |
275±0,3 1025±1 5000±5 |
|
Режимы генерации сигнала |
1- Импульсный одночастотный с периодом повторения 1 с, 2- импульсный с частотой 5 кГц на встроенную электромагнитную антенну, 3- непрерывный одночастотный, 4- многочастотный (все частоты с периодом повторения 1с). |
|
Мощность в импульсе сигнала поддерживается автоматически при изменении нагрузки и устанавливается ступенчато на уровне, Вт |
2 - 30 |
|
Максимальное значение напряжение выходного сигнала, В, размах |
200 |
|
Выходного напряжение автоматически ограничивается на половину на холостом ходу (для повышения безопасности), В, амплитуда |
50 |
|
Генератор имеет встроенную электромагнитную антенну для излучения направленного электромагнитного поля на частоте сигнала, Гц |
5000 (импульсы с периодом повторения 1 с) |
|
Генератор автоматически контролирует напряжение питания и заряд встроенного аккумулятора. Предусмотрена индикация параметров нагрузки |
выходной мощности, выходного напряжения, тока в нагрузке, сопротивления нагрузки |
|
Генератор имеет встроенный литиевый аккумулятор и автоматическое зарядное устройство с общей запасаемой энергией, Вт*ч при 20 °С. |
25 |
|
Генератор может работать и заряжать встроенный аккумулятор от внешнего источника постоянного тока или аккумулятора с напряжением, В |
11 - 15 |
|
Габаритные размеры генератора, мм |
250х200х120 |
|
Масса, кг, не более |
1,5 |
Технические характеристики приемника:
|
Параметр |
Значение |
|
Частоты селективного усиления, Гц |
100 275 1025 5000 полоса (500-2000) |
|
Чувствительность частотах 275, 1025 и 5000 Гц, мкВ, не более |
2 |
|
На дисплей выводится временной график результатов измерений. Глубина выборки (памяти) измерений составляет, секунд |
12, 25, 50 |
|
Время непрерывной работы от встроенного аккумулятора без подзарядки при положительный рабочей температуре, час, не менее |
20 |
|
Габаритные размеры приемника, мм |
140х90х200 |
|
Масса приемника, кг, не более |
0.7 |
|
Габаритные размеры датчика комбинированного - в сложенном состоянии, мм - в рабочем состоянии, мм |
600х200х50 600х750х50 |
|
Масса датчика комбинированного, кг, не более |
0.8 |
Комплект ИПИТ-4 выполнен в климатическом исполнении У1 по ГОСТ 15150-69 с диапазоном рабочих температур от -20 до +40 °С и возможностью размещения на открытом воздухе. Степень защиты от проникновения твердыми предметами, пыли и влаги соответствует IP 53.

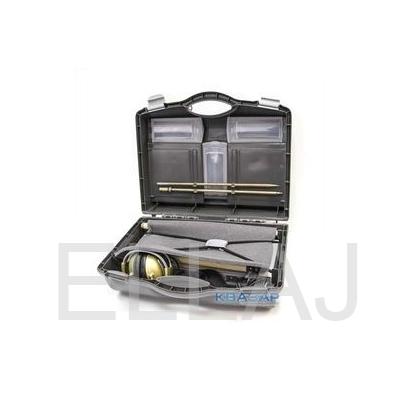

Комплект поставки:
|
Генератор сигнала ИПИТ-4 |
1 |
|
Штырь с гальванической связью (без изоляции ) |
1 |
|
Клипса генератора с магнитом |
1 |
|
Провод генератора для подключения выхода генератора к трубе и заземлителю (5 м, 0.75 мм2, крючки) |
2 |
|
Сетевое адаптер питания для заряда встроенного аккумулятора генератора или приемника 12 В 2А со штекером 5.5*2.1мм. |
2 |
|
Приемник сигнала ИПИТ-4 |
1 |
|
Антенна приемника электромагнитная* |
1 |
|
Штырь заземляющий* |
2 |
|
Провод приемника для подключения штырей изолированных (1.5 м, 0.75 мм2, крючки)* |
2 |
|
Провод приемника для подключения штырей изолированных (4 м, 0.75 мм2, крючки)* |
1 |
|
Датчик комбинированный для бесконтактного обследования изоляции и определения расположения трубопровода |
1 |
|
Телефоны головные |
1 |
|
Паспорт, техническое описание и руководство по эксплуатации |
1 |
* комплектуется по желанию покупателя.
