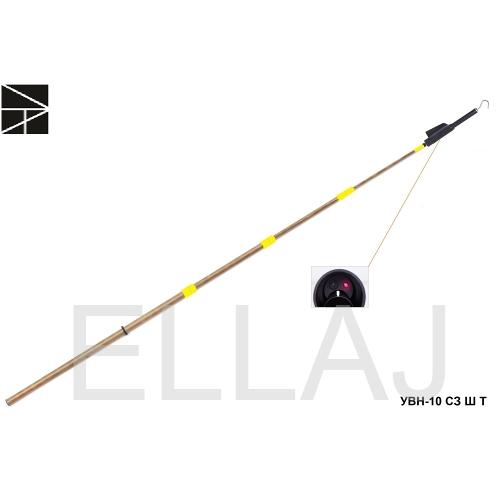

Указатель напряжения УВН-10 СЗ Ш Т предназначен для проверки наличия или отсутствия напряжения на токоведущих частях воздушных линий и других электроустановках переменного тока напряжением 6-10кВ промышленной частоты 50Гц.
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

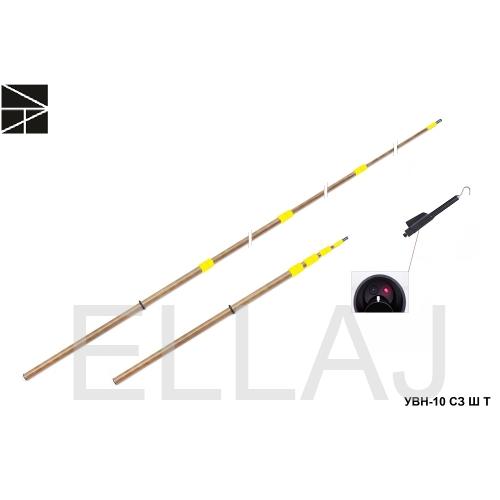

Указатель укомплектован пятизвенной стеклопластиковой изолирующей телескопической штангой длиной 7,47м, что позволяет произвести пофазное определение напряжения касанием токоведущих частей воздушных линий с поверхности земли без подъема на опору.
Указатель имеет возможность самопроверки работоспособности перед эксплуатацией. Элементы светозвуковой индикации расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Надежная работа указателя достигается за счет использования в его электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевого источника питания марки CR-123A напряжением 3В и емкостью 1500 мА /ч.
Низкая величина рабочего тока—17 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации-10 лет.
Рабочее напряжение | 6-10 кВ |
Порог индикации | 1,5 кВ |
Виды индикации | световая-импульсная, звуковая-прерывистая |
Метод измерения | контактный |
Опция | Телескопическая штанга |
Источник питания | 1 |
Длина штанги | 7470 мм |
Количество звеньев | 1 шт |
Габаритные размеры | Ф72х7770 мм |
Габаритные размеры в упаковке | 1600х80х70 мм |
Погодные условия эксплуатации | -45 +40 С° |
Вес | 1,700 кг |
