Общее описание

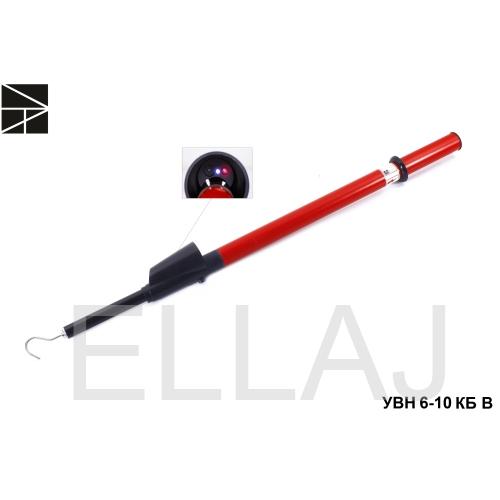

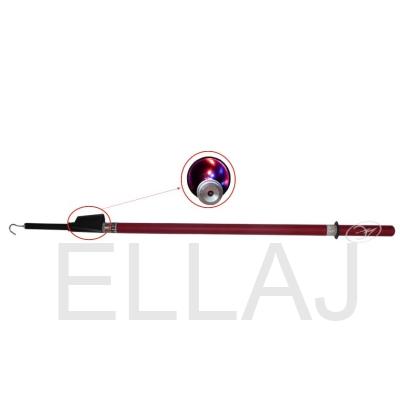

Указатель высокого напряжения комбинированный контактно -бесконтактный УВН 6-10 КБ В предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электро­передачи и других электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 Гц.

Указатель УВН 6-10 КБ В относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа: контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

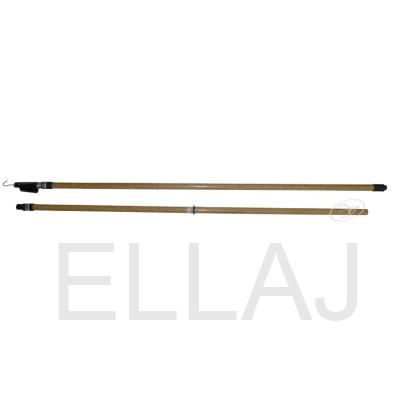

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте с выдвижной штангой ШО-10Э-4-7,0 длиной 7,0м и весом 3,5кг - с земли без подъема на опору.

Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые и тактильные (вибрация).

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной, и только синим для бесконтактной части, одновременно сопровождающиеся тактильной индикацией и прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой и тактильный сигнал за счет его направленного распространения.

Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения "шагового напряжения".

Указатель обладает возможностью самопроверки, как кон­тактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей , а также литиевым источником питания марки CR-123А напряжением 3В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 17 мА в режиме сигнализации контактной и бесконтактной частей и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации - 10 лет.

Рабочая часть указателя изготавливается из пластика марки «АБС», обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающего надежную изоляцию.
