Общее описание

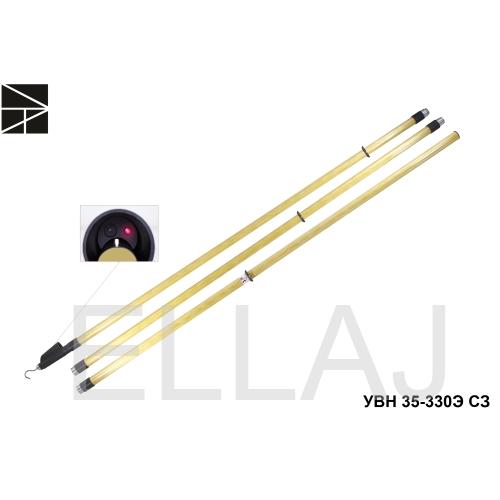

Указатель высокого напряжения УВН 35-330Э СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35,110,220,330 кВ, частотой 50 Гц, при температуре от – 40°С до +40°С и относительной влажности воздуха не выше 98% при температуре +25°С.

Указатель УВН 35-330Э СЗ относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип работы указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевого источника питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 17,0 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика AБC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая штанга выдвижная из стеклопластика, обеспечивающего надежную изоляцию.
