Общее описание

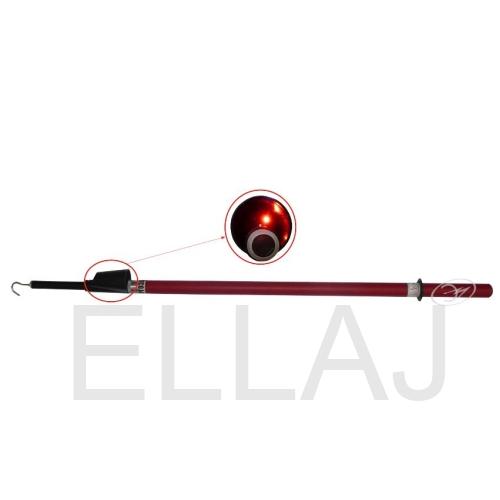

Указатель высокого напряжения УВН-90М-6-35СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 Гц, при температуре от - 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С). Указатель УВН-90М-6-35СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6 м и весом не более 3,5 кг с земли без подъема на опору ВЛ. Принцип указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки работоспособности. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного направления на ВЛ. Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей (Моtorola, SANYO, Pansonic), а также литиевым источником питания марки СR-123 А, напряжением ЗВ ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
