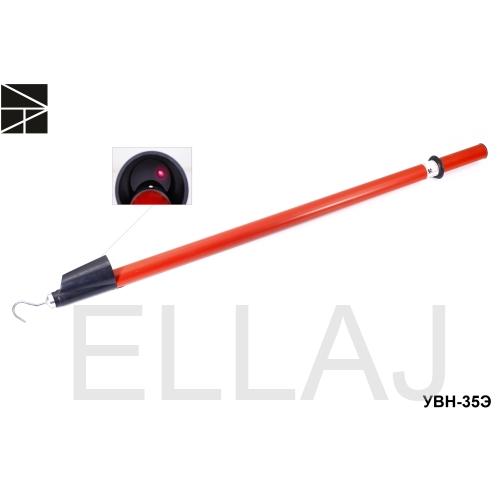

Указатель высокого напряжения УВН-35Э предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35 кВ частотой 50 Гц.
Указатель УВН-35Э относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без применения заземляющего провода.
Принцип действия основан на преобразовании электрических сигналов в световые.
Элементы индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить световой сигнал за счет его направленного распространения.
Указатель имеет возможность самопроверки работоспособности.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-2354, напряжением 3В, емкостью 550 мА/ч.
Низкая величина рабочего тока - 4 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика ABC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.
Рабочее напряжение | 35 кВ |
Порог индикации | 8,75 кВ |
Виды индикации | световая-импульсная |
Метод измерения | контактный |
Источник питания | 1 |
Длина рукоятки | 120 мм |
Длина изолирующей части | 680 мм |
Длина штанги | 970 мм |
Количество звеньев | 1 шт |
Габаритные размеры в упаковке | 1000х120х70 мм |
Погодные условия эксплуатации | -45 +40 С° |
Вес | 0,800 кг |
