Общее описание

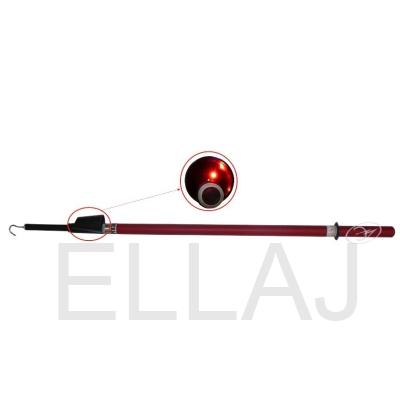

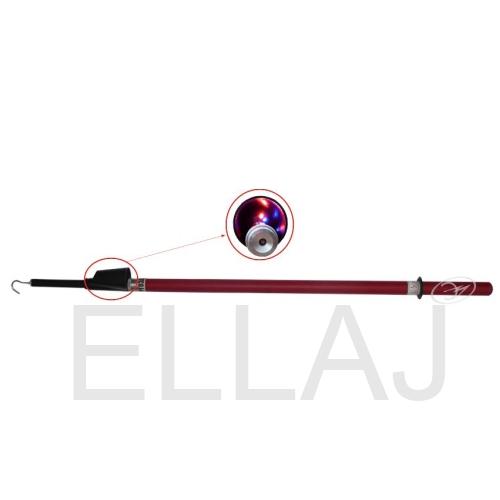

Указатель высокого напряжения комбинированный контактно – бесконтактный УВН-90М-6-35СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-6-35СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия или отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

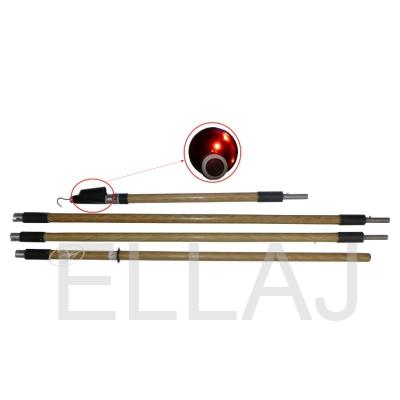

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6 м и весом не более 4,3 кг с земли без подъема на опору. С помощью бесконтактной части указателя возможно определение наличия напряжения 6 – 35 кВ и выше с земли.
Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным, синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки ABС, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.
