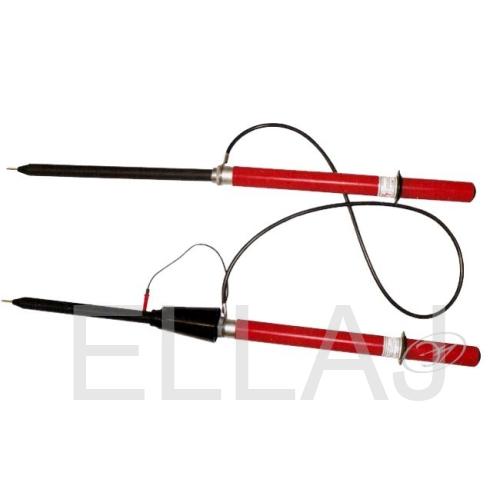

Указатель напряжения УВНУ-10 СЗ ИП КБ ТФ

Артикул:
UVN113
Производитель:
ООО "Энергозащита"
Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10СЗ-ИП КБ ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ.
Наличие: Нет в наличии
5 787,00 руб.

Общее описание

Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10СЗ-ИП КБ ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 Гц.
Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей (Motorola, SANYO, Panasonic), а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч. Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
Порог срабатывания указателя с трубкой фазировки УВНУ-10СЗ-ИП КБ ТФ при схеме согласного включения, В, не ниже 12700
при схеме встречного включения, В, не выше 1500
Методы измерения контактный и бесконтактный





Характеристики

Рабочее напряжение 6-10 кВ
Порог индикации 1,5 кВ
Длина соединительного провода, не менее 1,0 м
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактно-бесконтактный
Опция Проверка совпадения фаз
Источник питания 1
Габаритные размеры указателя Ф72x745; трубки фазировки Ф52x745 мм
Погодные условия эксплуатации -45 +40 С°
Вес 0,800 кг

Сертификат
