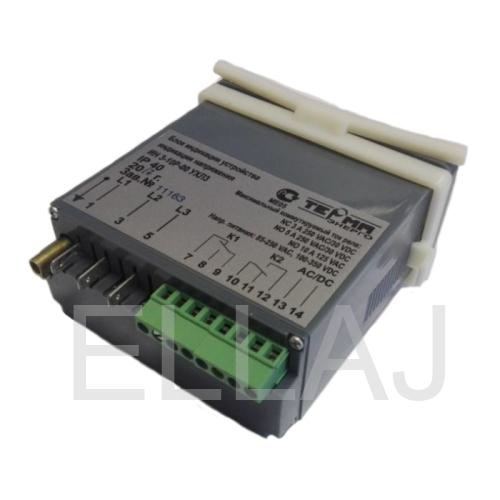

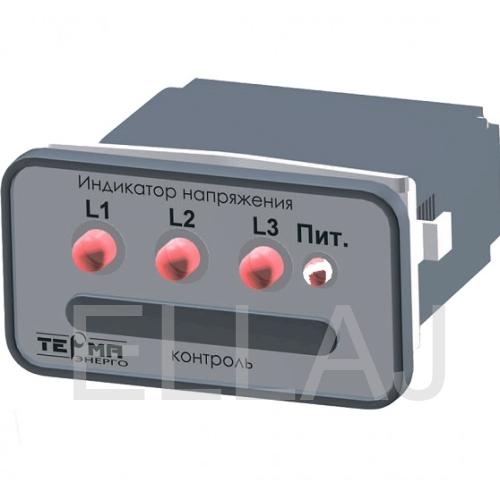

Устройство индикации напряжения без встроенного реле (стационарный указатель напряжения) ИН 3-10-00 УХЛ3 предназначено для контроля напряжения между шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 50-60 Гц. Применяется для дистанционного и визуального контроля рабочего напряжения, неполнофазного режима, блокировки ошибочного включения заземляющих ножей при наличии напряжения на отходящей линии, автоматического ввода резерва (АВР), контроля размыкания контактов в вакуумных камерах выключателя и др.
Для индикации рабочего напряжения светодиодами не требуется внешнее питание. Устройство не нужно отключать при высоковольтных испытаниях промышленной частоты, измерении сопротивления изоляции первичных и вторичных цепей мегаомметром, испытаниях на грозовой импульс. Если в процессе эксплуатации оборудования запланированы испытания постоянным или выпрямленным напряжением более 5 кВ, то в заявках, опросных листах указывать комплектацию устройств емкостными электродами связи.
В соответствии с требованиями стандарта ОАО «ФСК ЕЭС» СТО 56947007-29.130.20.104-2011 «Типовые технические требования к КРУ классов напряжения 6-35 кВ», электроды связи выдерживают высоковольтные испытания напряжением промышленной частоты 5 минут. Выходной сигнал с любого типа электрода связи 10-12 В, ~ 90 мкА.
Класс напряжения устройства определяется исполнением электродов связи. Чертежи электродов связи, в зависимости от габаритно-присоединительных размеров, класса напряжения, механической прочности на изгиб – на странице «Устройство индикации напряжения».
Датчики |
|
Вес | 0,300 кг |
Устройство укомплектовывается резистивными электродами связи ИОЭЛ 10-1,5-165-00 на напряжение 6(10) кВ и кабелями длиной 2,5 метра. Другую комплектацию указывать в заявке. При необходимости возможна поставка с емкостными датчиками; - блок индикации может работать с любыми другими электродами связи, как резистивными, так и ёмкостными, величина номинального тока которых лежит в диапазоне 50-500 мкА.
