Общее описание

Для расширения диапазона измерения: по току применяются трансформаторы тока типа ТОП-0,66, по напряжению – трансформаторы напряжения.

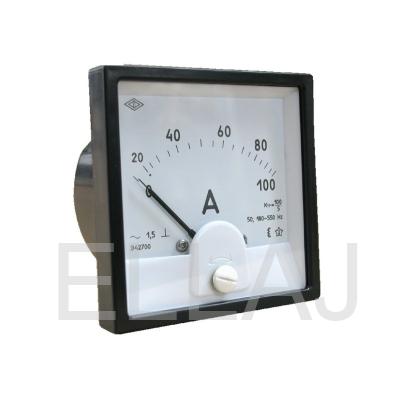

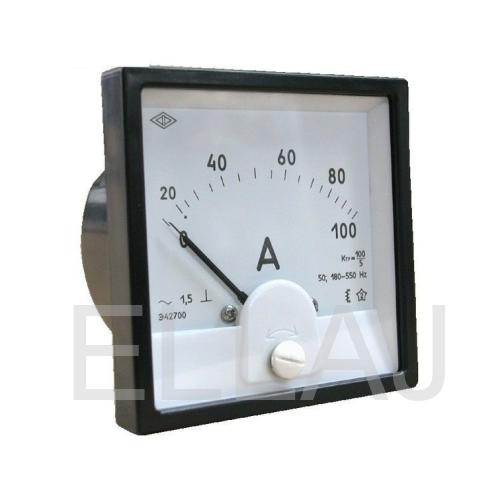

Амперметры и вольтметры Э42700 изготавливаются с нулевой отметкой на краю диапазона.

Приборы Э42700 могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.

По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:

– приборы с квадратными лицевыми панелями и круглыми корпусами;

– приборы с квадратными лицевыми панелями и квадратными корпусами. Степень защиты по лицевой панели IP50 или IP54, степень защиты токоведущих стержней – IP00.

Для защиты от прикосновения к токоведущим стержням приборы Э42700, Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН), Ц42300, Ц42702 могут поставляться с защитными колпачками КЗ-4.

Характеристики

Дополнительная информация

Для приборов Ц42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерения.

Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице.

Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1А.
