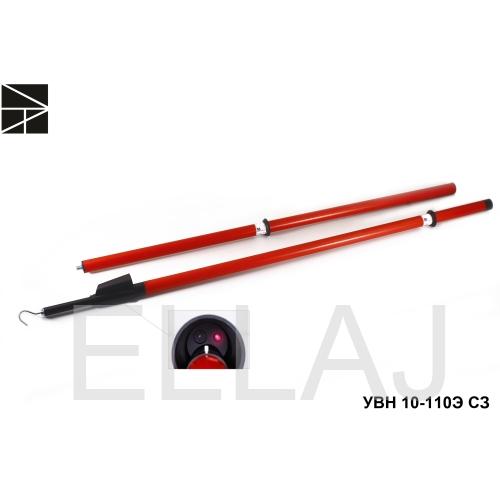

Указатель высокого напряжения УВН 10-110Э СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 Гц, при температуре от – 40°С до +40°С и относительной влажности воздуха не выше98% при температуре +25°С.
Указатель УВН 10-110Э СЗ относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без применения заземляющего провода.
Принцип указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель имеет возможность самопроверки работоспособности.
Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 17,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя выполнена из пластика ABC, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.
Рабочее напряжение | 10 | 35 | 110 кВ |
Порог индикации | 2,5 | 2,5 | 2,5 кВ |
Виды индикации | световая-импульсная, звуковая-прерывистая |
Метод измерения | контактный |
Источник питания | 1 |
Длина рукоятки | 120 | 120 | 600 мм |
Длина изолирующей части | 680 | 680 | 1500 мм |
Длина штанги | 1100 | 1100 | 2400 мм |
Количество звеньев | 2 шт |
Габаритные размеры в упаковке | 1350х120х70 мм |
Погодные условия эксплуатации | -45 +40 С° |
Вес | 1,600 кг |
